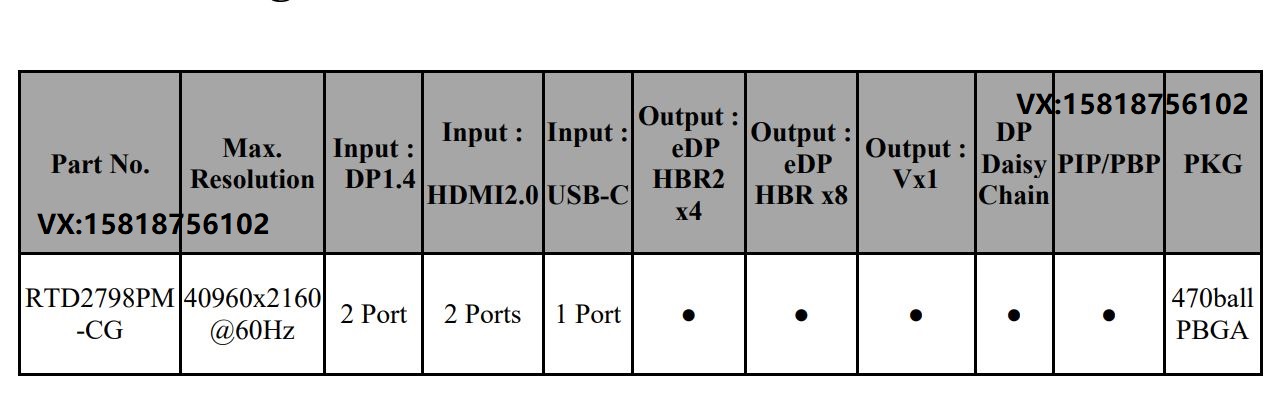

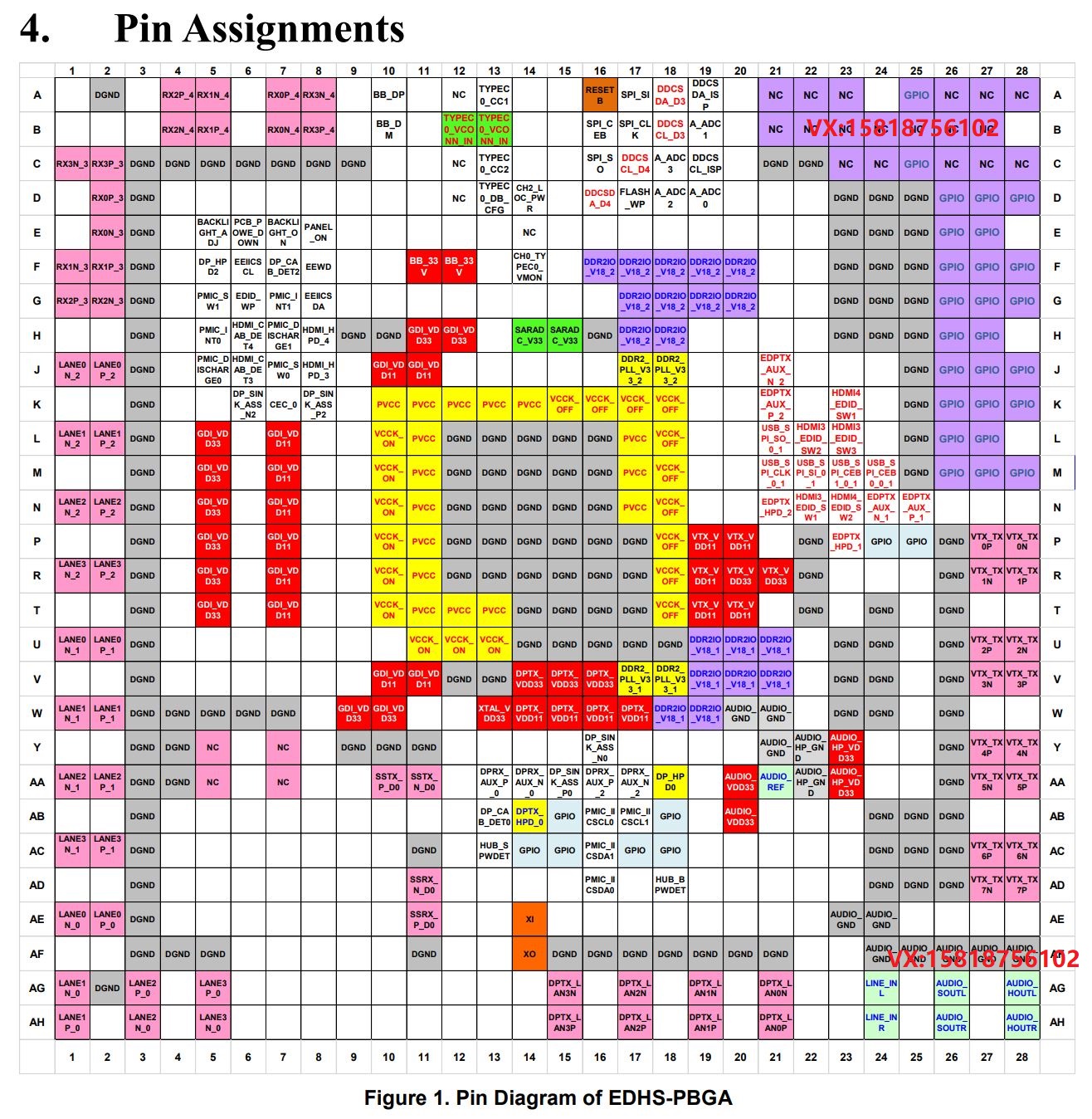

RTD2798PM-CG 规格书（中文整理版）

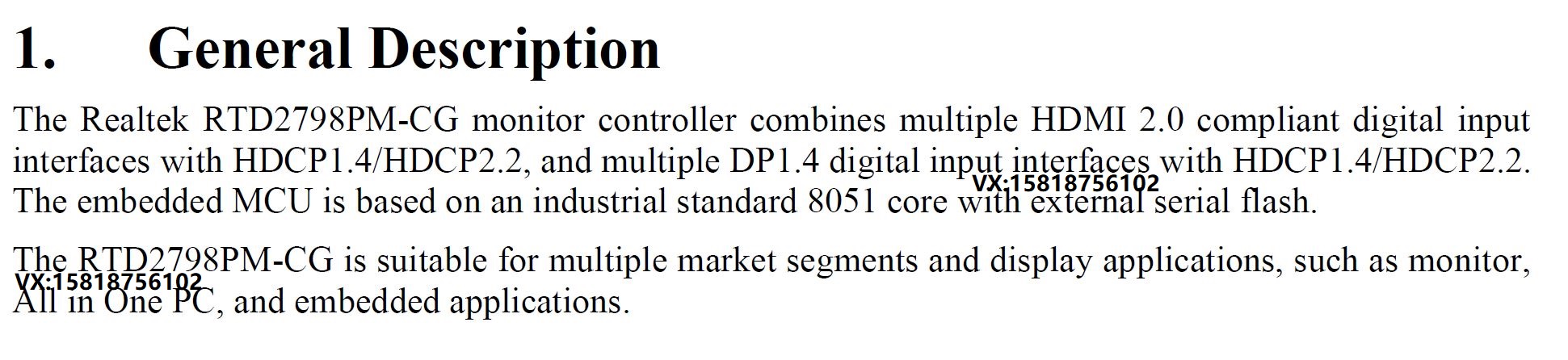

一、产品概述
RTD2798PM-CG 是 Realtek 推出的高集成度显示器控制器，集成多路 HDMI 2.0 与 DP1.4 数字输入接口，均支持 HDCP1.4/2.2，额外提供 1 路 USB-C（DP Alt-Mode）输入。内置工业标准 8051 MCU 与 SPI Flash，适用于显示器、一体机、嵌入式产品等多种应用场景。
联系电话：15818756102

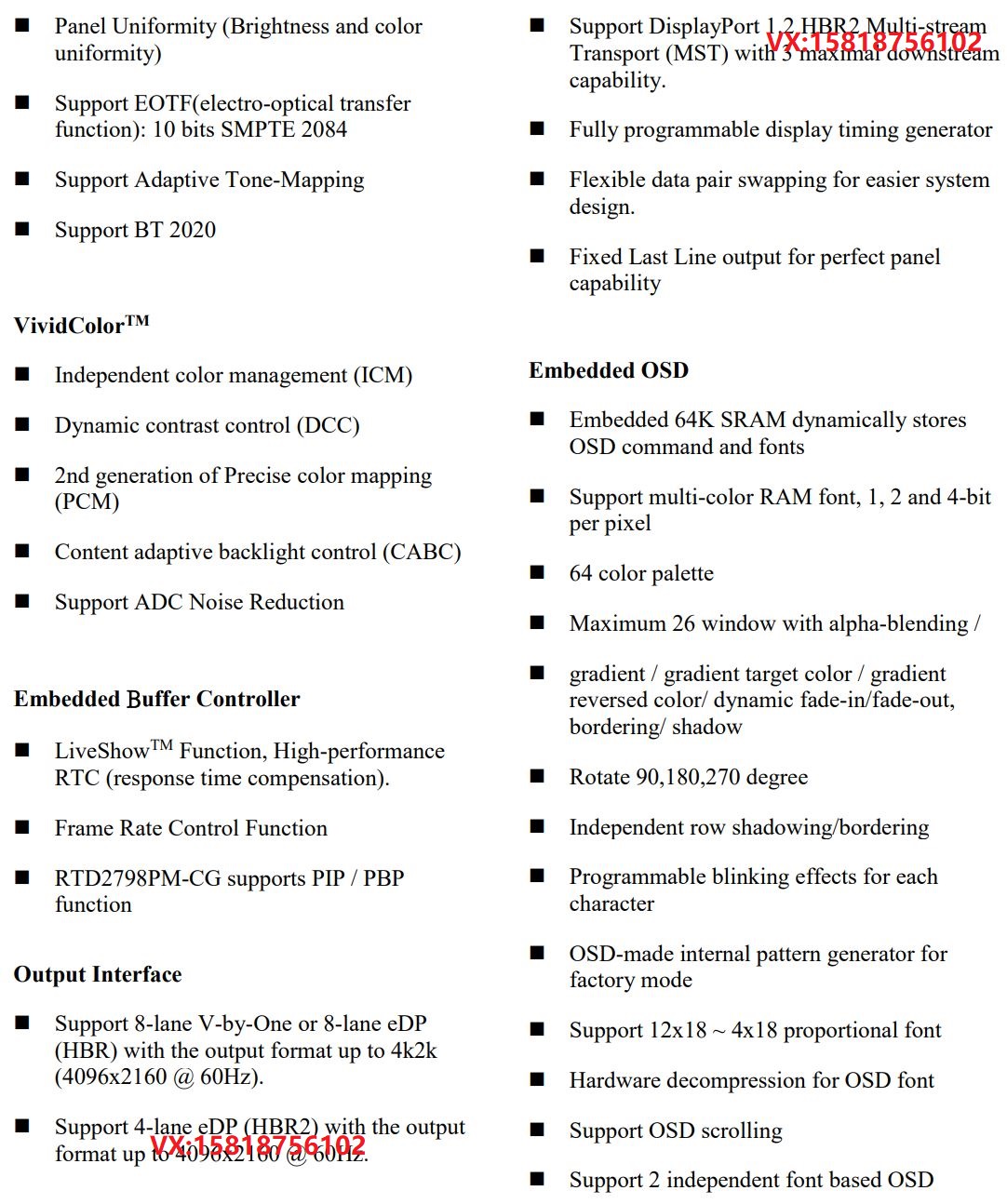

二、主要特性
1. 输入接口
• HDMI 2.0 ×2
– 每口最高 6 Gbps
– 支持 6/8/10/12-bit 色深
– 支持 HDCP1.4/2.2
– HDMI 音频可输出至 I²S/SPDIF
– 支持 AMD HDMI FreeSync
• DisplayPort 1.4 ×2（HBR2，每口 4-lane）
– 单链路最高 8.1 Gbps/lane
– 支持 6/8/10/12-bit 色深
– 支持 HDCP1.4/2.2
– DisplayPort 音频可输出至 I²S/SPDIF
– 支持 VESA Adaptive-Sync、FEC、DSC 1.2 压缩
– 支持 MST（Multi-Stream Transport）多流输出
• USB-C ×1（DP Alt-Mode）
– 支持 2/4-lane DP1.4，速率同 DP 口
– 支持 Type-C v1.2、PD3.0、Fast Power Role Swap、Billboard、VCONN 开关
– Pin Assignment C/D/E 全部支持
• 输入最高分辨率：4096×2160 @ 60 Hz（可叠加 DSC 压缩）
2. 通用特性
• 支持 V-by-One（8-lane）或 eDP（8-lane HBR / 4-lane HBR2）输出，最高 4096×2160 @ 60 Hz
• 仅需 14.318 MHz 单晶振产生全部时钟
• 内嵌 8051 MCU，外挂串行 Flash
• 4 路 ADC，可用于按键等低速应用
• 6 通道高分辨率 PWM 输出，频率可调
• 可编程内部低压复位（LVR）
• 支持放大/缩小（Zoom Scaling）与非线性比例缩放（4:3 ↔ 16:9）
• 支持 Fixed Last Line 输出，确保面板完美对齐
• 支持灵活数据对交换，简化 PCB 设计
3. 画质处理
• 真 12-bit 色彩处理引擎
• 可编程 14-bit Gamma、12-bit 3D Gamma
• 支持 xvYCC、Adobe / sRGB 色域
• 独立色彩管理（ICM）、动态对比度控制（DCC）
• 第二代精确色彩映射（PCM）
• VividColor™ 画质增强
• 支持 BT.2020 色域、EOTF（SMPTE 2084 10-bit）
• 支持自适应 Tone-Mapping、内容自适应背光控制（CABC）
• 高级抖动算法，提升低色深面板画质
• 动态过冲/拖影消除引擎
• 支持 ADC 降噪
4. 音频
• 输出接口：I²S、SPDIF
• 内建 Audio DAC 与耳机放大器
• DP 应用下可输出 8 通道 I²S/SPDIF
5. OSD 与图形引擎
• 支持 2 组独立字体 OSD
• 内嵌 64 K SRAM，动态存储 OSD 指令与字模
• 支持 1/2/4-bit 每像素多色 RAM 字体，64 色调色板
• 最多 26 个窗口，支持 Alpha 混合、渐变、边框、阴影、淡入淡出
• 支持 12×18 ~ 4×18 等比例字体
• 支持 OSD 滚动、硬件字体解压
• 支持 90°/180°/270° 旋转
• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制
• 支持 PIP/PBP，任意两路 4K2K 60 Hz 输入组合
• 工厂模式内建测试图案发生器
6. 电源需求
• 3.3 V / 1.5 V / 1.1 V 多路供电
