RTD2795QT-NQ-CG 规格书（中文整理版）

一、产品概述

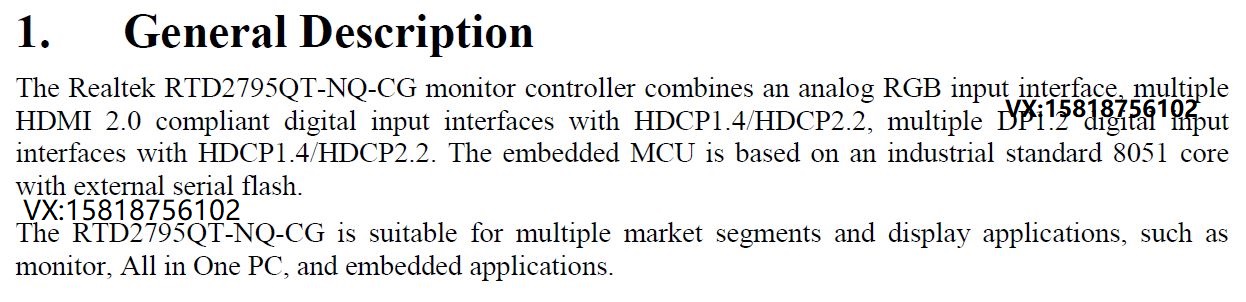

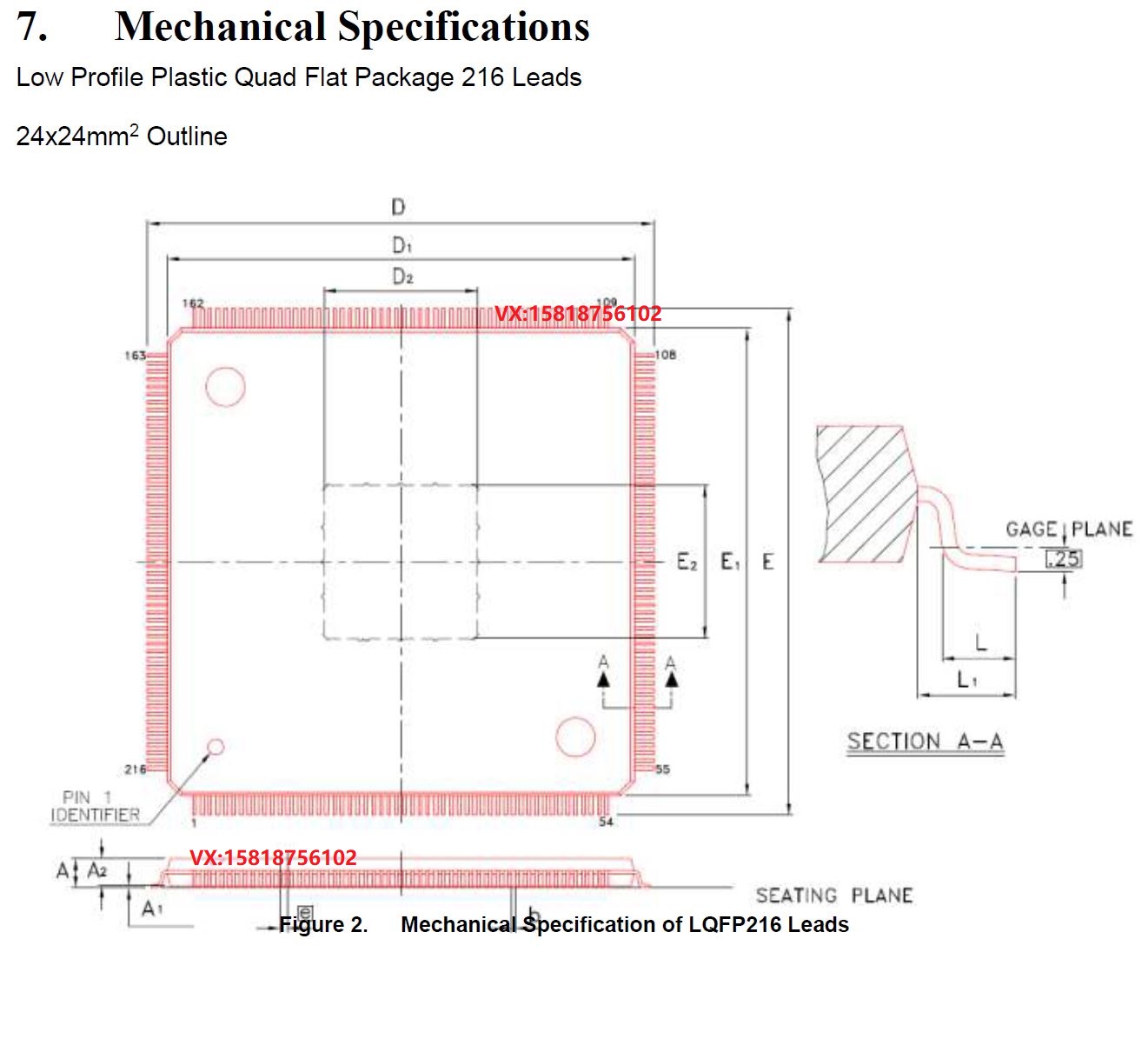

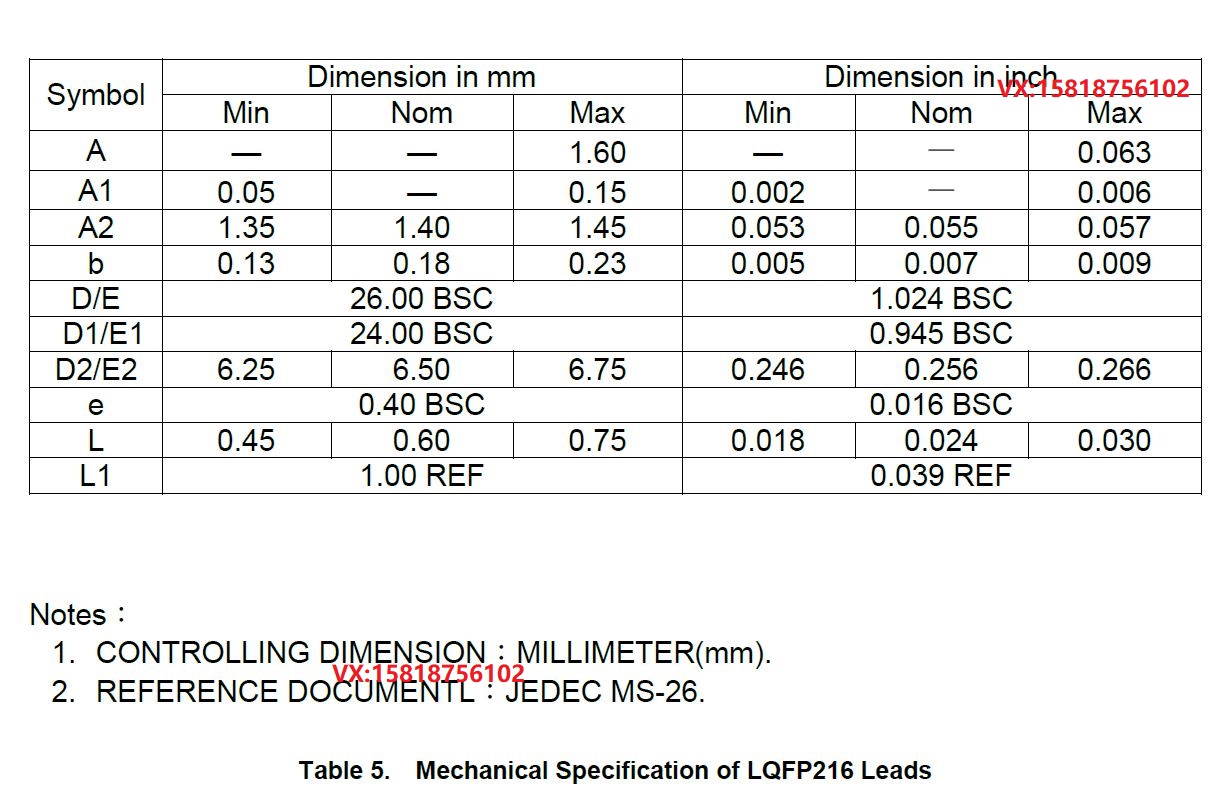

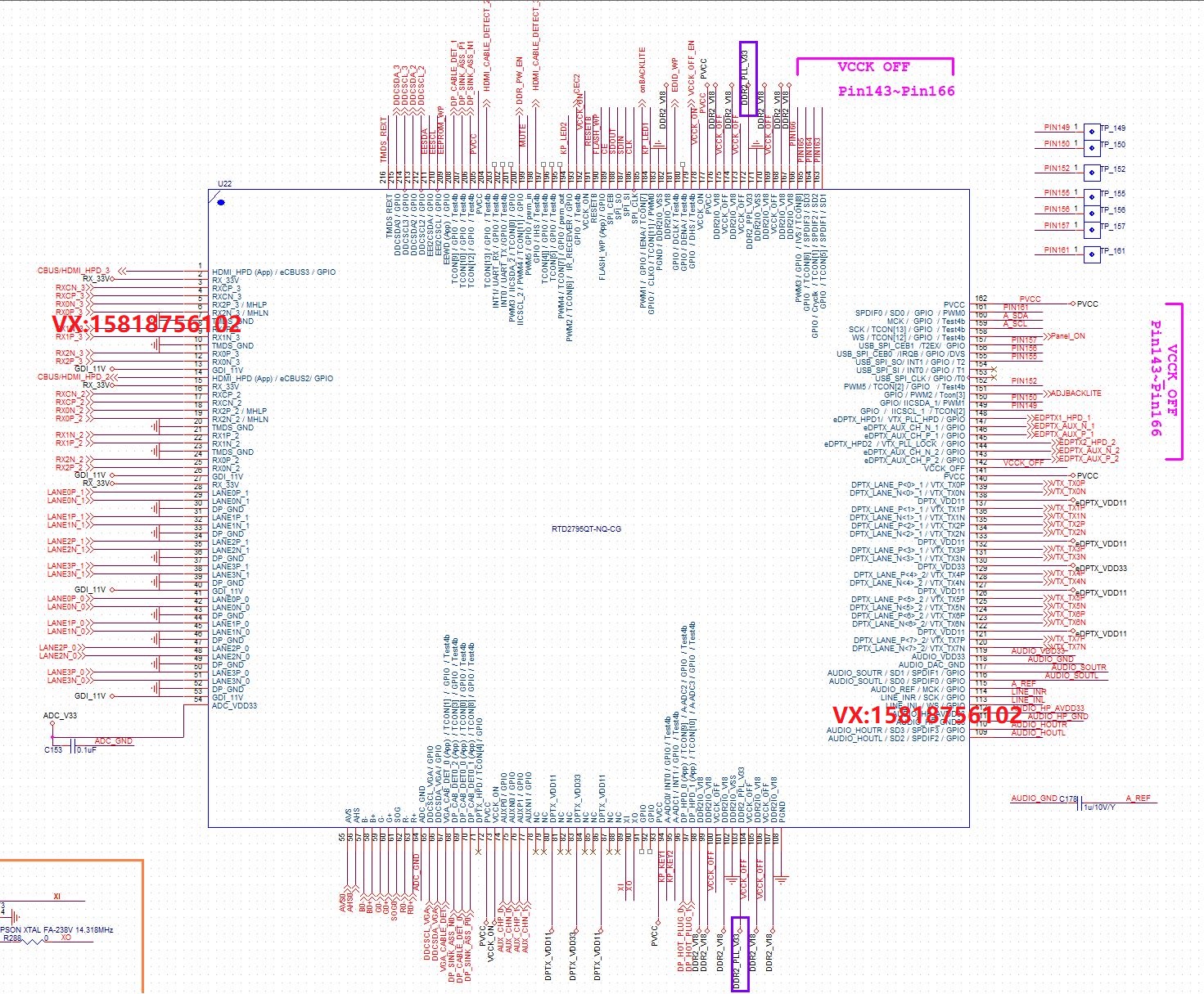

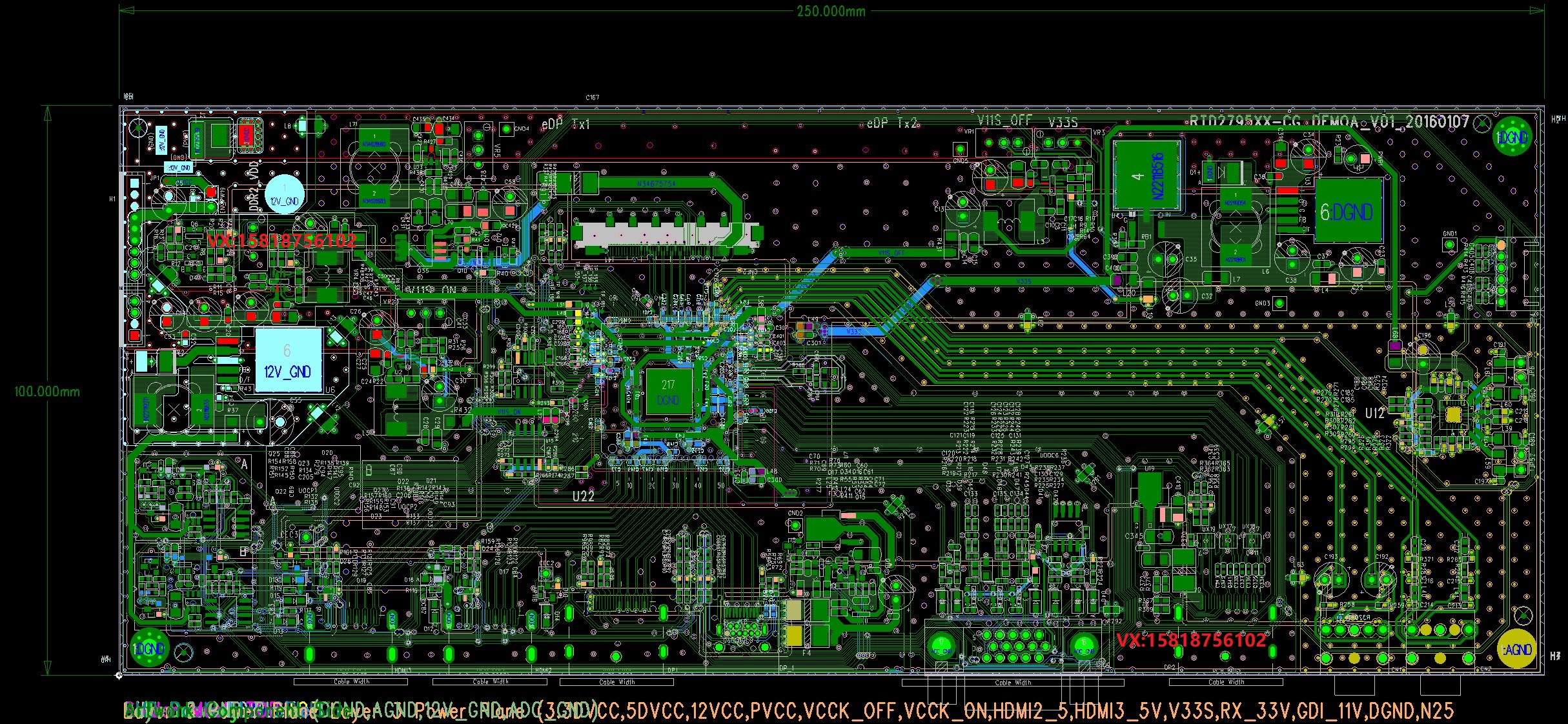

RTD2795QT-NQ-CG 是 高集成度显示器控制器，集成一路模拟 RGB 输入和四路复合数字接口（HDMI2.0 / DVI / DP1.2），均支持 HDCP1.4/2.2。内置工业标准 8051 MCU 与外挂串行 Flash，适用于显示器、一体机、嵌入式显示等多种市场领域。

联系电话：15818756102（VX 同号）

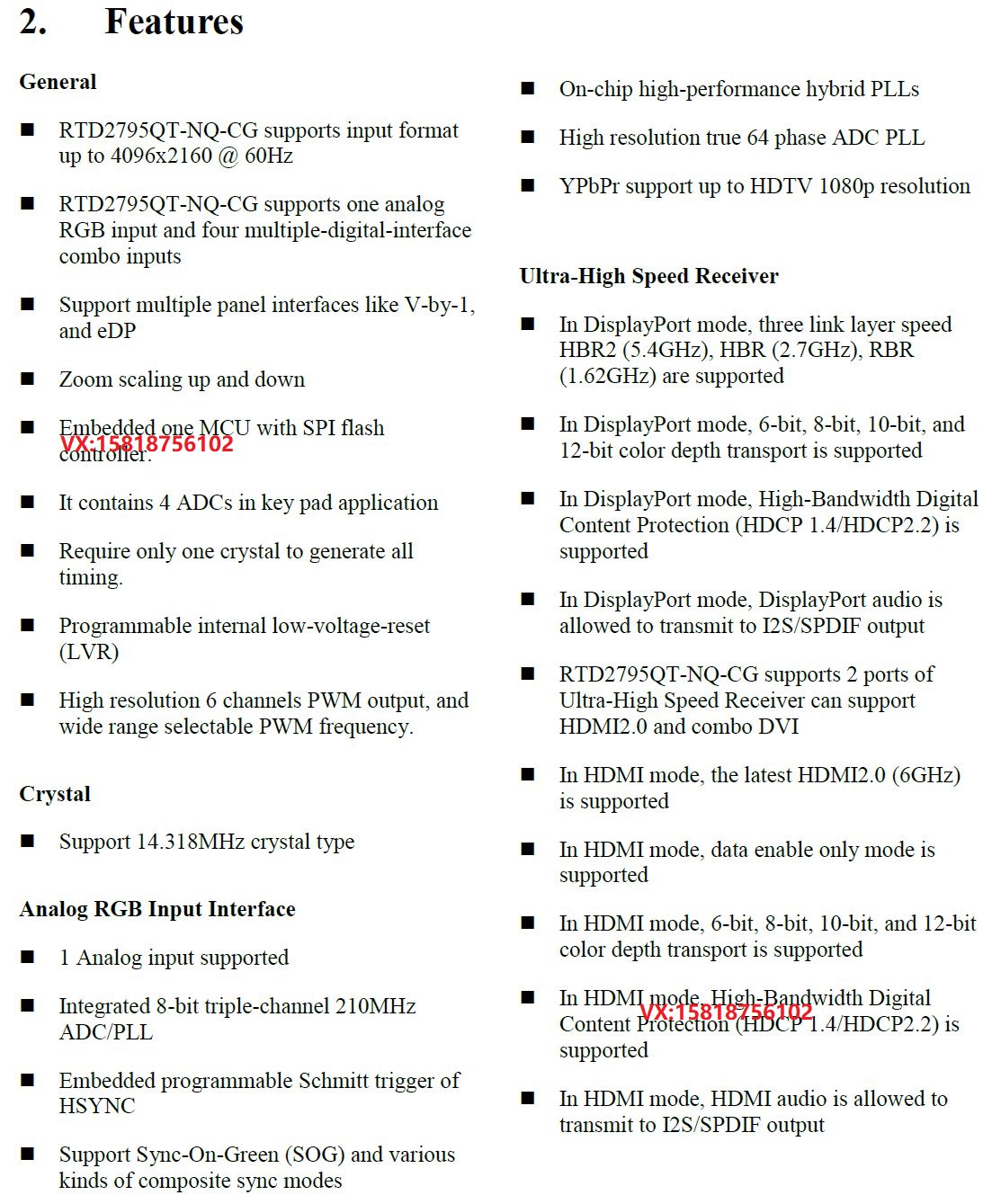

二、主要特性

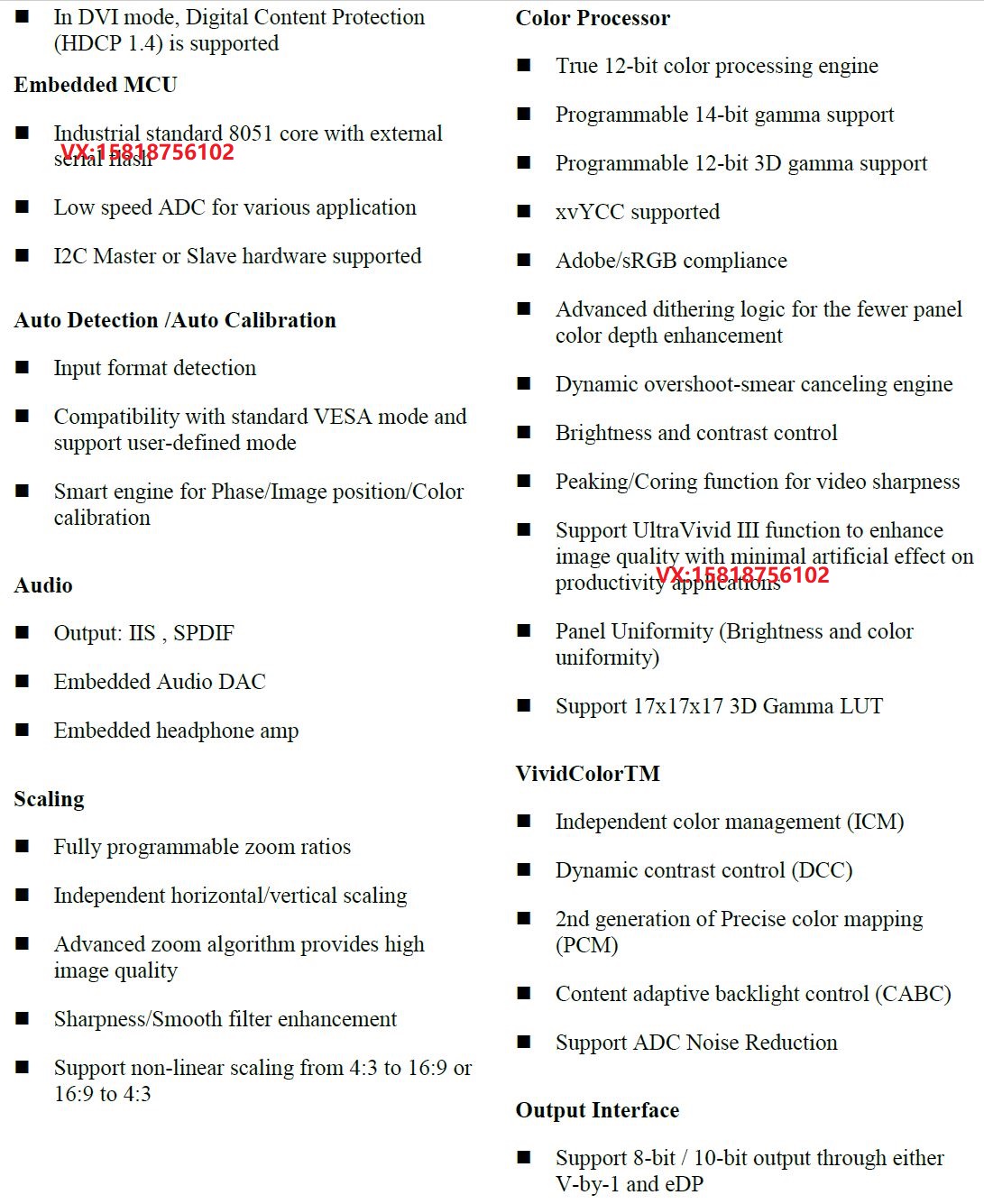

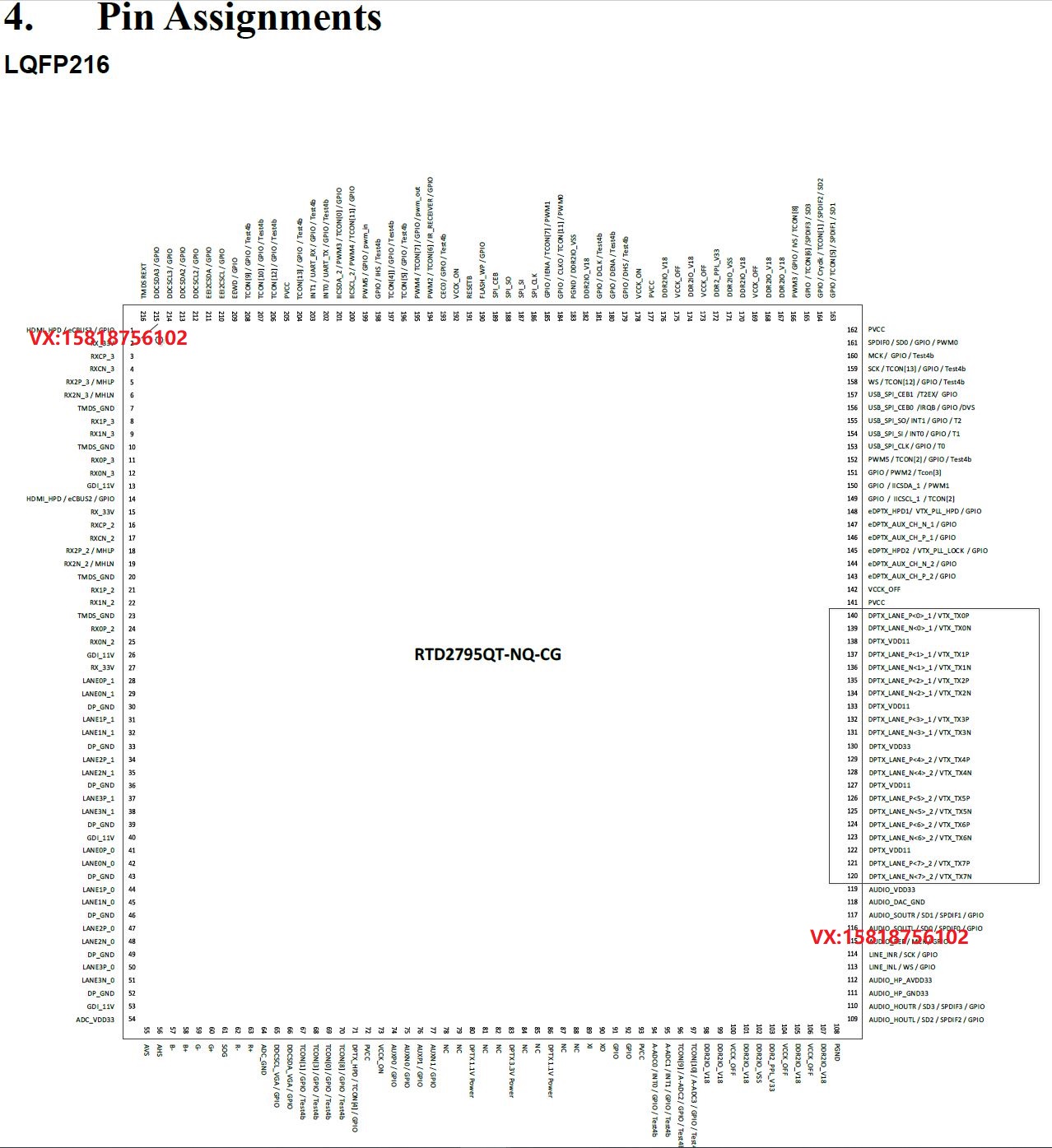

1. 输入接口

• 模拟 RGB 输入 ×1

  – 集成 8-bit 三通道 210 MHz ADC/PLL

  – 支持 Sync-On-Green（SOG）及多种复合同步模式

  – 内置可编程 Schmitt 触发器（HSYNC）

  – YPbPr 分量最高支持 HDTV 1080p

• HDMI 2.0 / DVI ×2（共用 Ultra-High Speed Receiver）

  – 单口最高 6 Gbps

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP1.4/2.2（DVI 模式下仅 HDCP1.4）

  – HDMI 音频可输出至 I²S / SPDIF

  – 支持 AMD HDMI FreeSync

• DisplayPort 1.2 ×2

  – 链路速率：HBR2 5.4 GHz / HBR 2.7 GHz / RBR 1.62 GHz

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP1.4/2.2

  – DisplayPort 音频可输出至 I²S / SPDIF

  – 支持 VESA Adaptive-Sync

• 最高输入分辨率：4096×2160 @ 60 Hz

2. 通用特性

• 支持 V-by-One（8-lane）或 eDP（8-lane / 4-lane HBR2）输出

  – 最高输出 4096×2160 @ 60 Hz

• 仅需 14.318 MHz 单晶振即可产生全部时钟

• 内嵌 8051 MCU，外挂串行 Flash

• 4 路 ADC，可用于按键等低速应用

• 6 通道高分辨率 PWM 输出，频率可调

• 可编程内部低压复位（LVR）

• 支持放大/缩小（Zoom Scaling）

• 支持非线性比例缩放（4:3 ↔ 16:9）

• 支持 Fixed Last Line 输出，确保面板完美对齐

• 支持灵活数据对交换，简化 PCB 设计

3. 画质处理

• 真 12-bit 色彩处理引擎

• 可编程 14-bit Gamma，12-bit 3D Gamma，17×17×17 3D Gamma LUT

• 支持 xvYCC、Adobe / sRGB 色域

• 独立色彩管理（ICM）、动态对比度控制（DCC）

• 第二代精确色彩映射（PCM）

• VividColor™ 画质增强

• 支持 BT.2020 色域、EOTF（SMPTE 2084 10-bit）

• 支持自适应 Tone-Mapping、内容自适应背光控制（CABC）

• 高级抖动算法，提升低色深面板画质

• UltraVivid II 画质增强技术，办公场景无明显人工痕迹

• 动态过冲/拖影消除引擎

• 支持 ADC 降噪

• 面板均匀性补偿（亮度、色彩一致性）

4. 音频

• 输出接口：I²S、SPDIF

• 内建 Audio DAC 与耳机放大器

5. OSD 与图形引擎

• 支持 2 组独立字体 OSD

• 内嵌 36 K SRAM，动态存储 OSD 指令与字模

• 支持 1/2/4-bit 每像素多色 RAM 字体，64 色调色板

• 最多 26 个窗口，带 Alpha 混合、渐变、边框、阴影、淡入淡出

• 支持 12×18 ~ 4×18 等比例字体

• 支持 OSD 滚动、硬件字体解压

• 支持 90°/180°/270° 旋转

• 内建工厂模式测试图案发生器

• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制

6. 电源需求

• 3.3 V / 1.8 V / 1.1 V 多路供电
