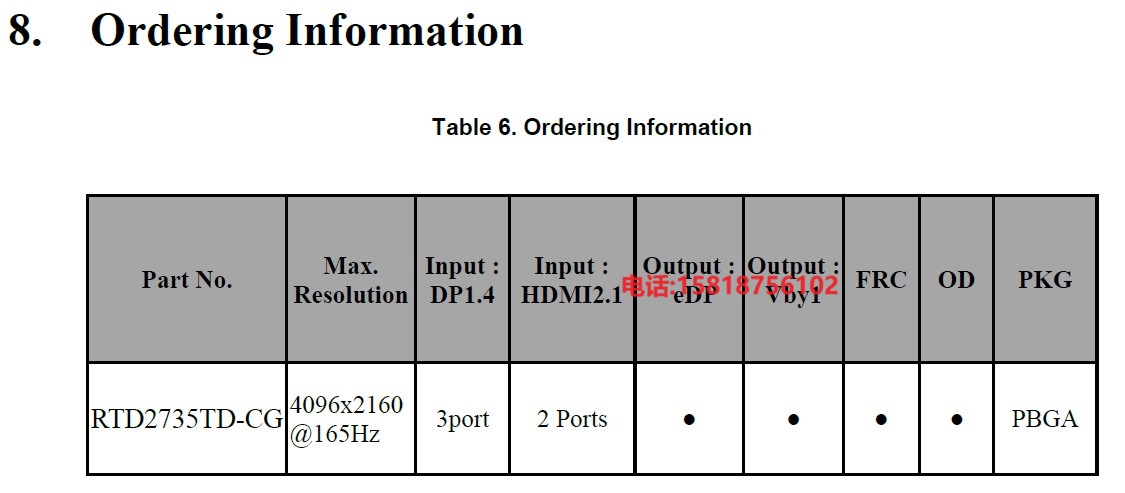

RTD2735TD/RTD2738,支持3DP+2HDMI 输入，输出支持32-lane V-by-One, 16-lane eDP(HBR2) and 8-lane eDP HBR3 ,点8K/4K165Hz 屏
RTD2735TD-CG 规格书（中文整理版）

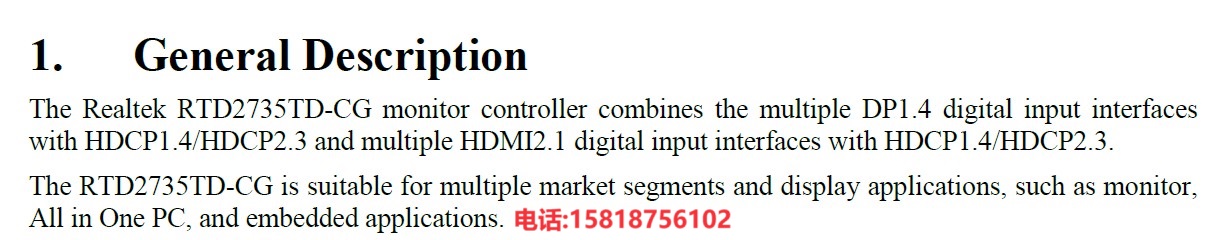

一、产品概述
RTD2735TD-CG 是一款 Realtek 出品的显示器控制器，集成多路 DP1.4 与 HDMI2.1 数字输入接口，均支持 HDCP1.4/2.3 内容保护。适用于显示器、一体机、嵌入式显示等多种市场领域。
联系电话：15818756102

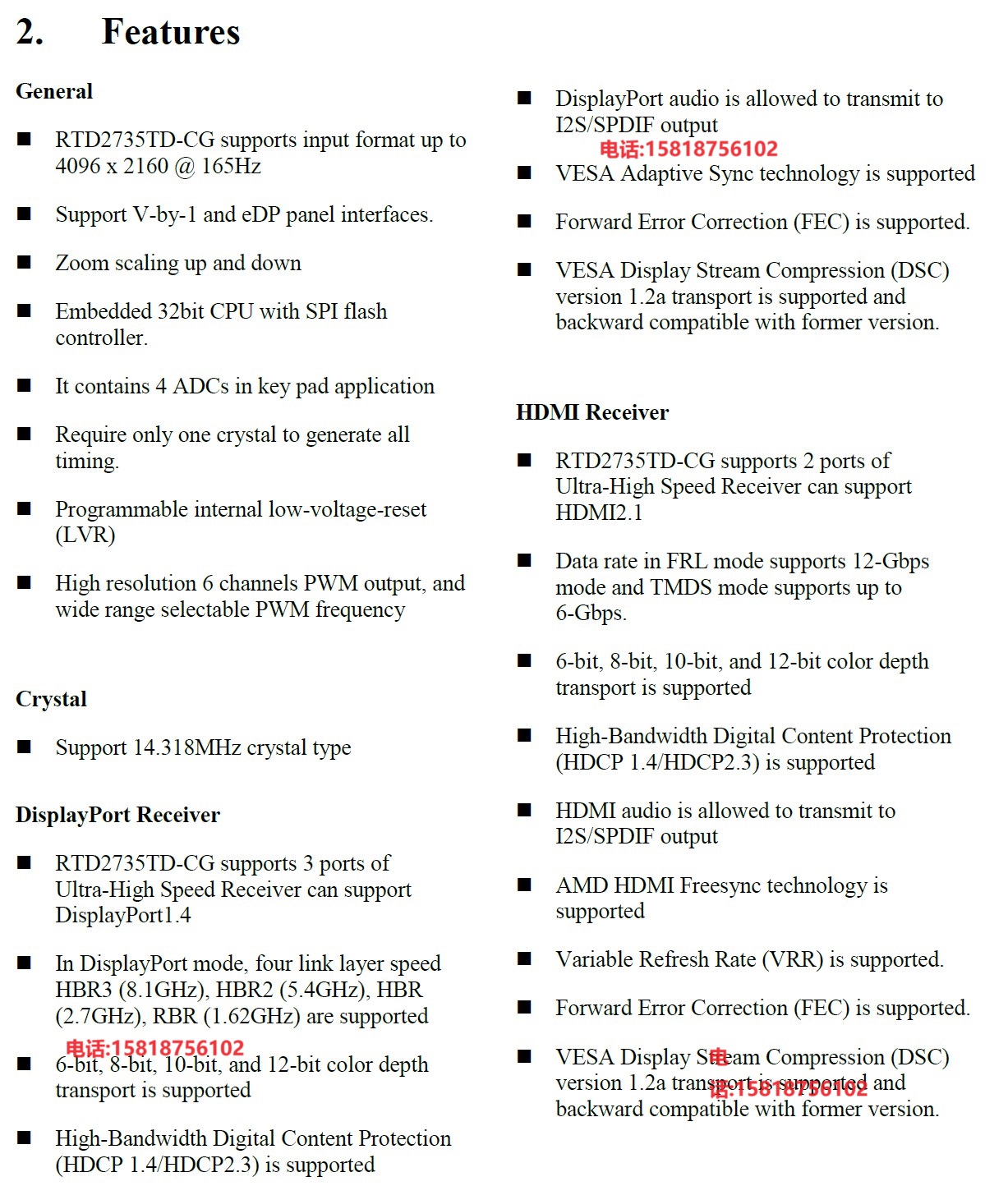

二、主要特性
通用特性
• DisplayPort 音频可通过 I²S / SPDIF 输出
• 最高支持 4096×2160 @ 165 Hz 输入格式
• 支持 VESA Adaptive-Sync（自适应同步）
• 支持 V-by-One 与 eDP 面板接口
• 支持前向纠错（FEC）
• 支持画面放大/缩小（Zoom Scaling）
• 支持 VESA DSC 1.2a 显示流压缩，向下兼容旧版本
• 内置 32 位 CPU 与 SPI Flash 控制器
• 集成 4 路 ADC，可用于键盘应用
• 仅需一颗 14.318 MHz 晶振即可产生全部时钟
• 可编程内部低压复位（LVR）
• 6 通道高分辨率 PWM 输出，PWM 频率范围宽
HDMI 接收器
• 2 路 HDMI 2.1 超高速接收端口
– FRL 模式下数据率最高 12 Gbps
– TMDS 模式下最高 6 Gbps
• 支持 6/8/10/12-bit 色深传输
• 支持 HDCP1.4 / HDCP2.3
• HDMI 音频可输出至 I²S / SPDIF
• 支持 AMD HDMI FreeSync
• 支持可变刷新率（VRR）
DisplayPort 接收器
• 3 路 DisplayPort 1.4 超高速接收端口
• 四档链路速率：HBR3 8.1 GHz / HBR2 5.4 GHz / HBR 2.7 GHz / RBR 1.62 GHz
• 支持 6/8/10/12-bit 色深
• 支持 VESA DSC 1.2a 与 HDCP1.4/2.3
• 支持 FEC

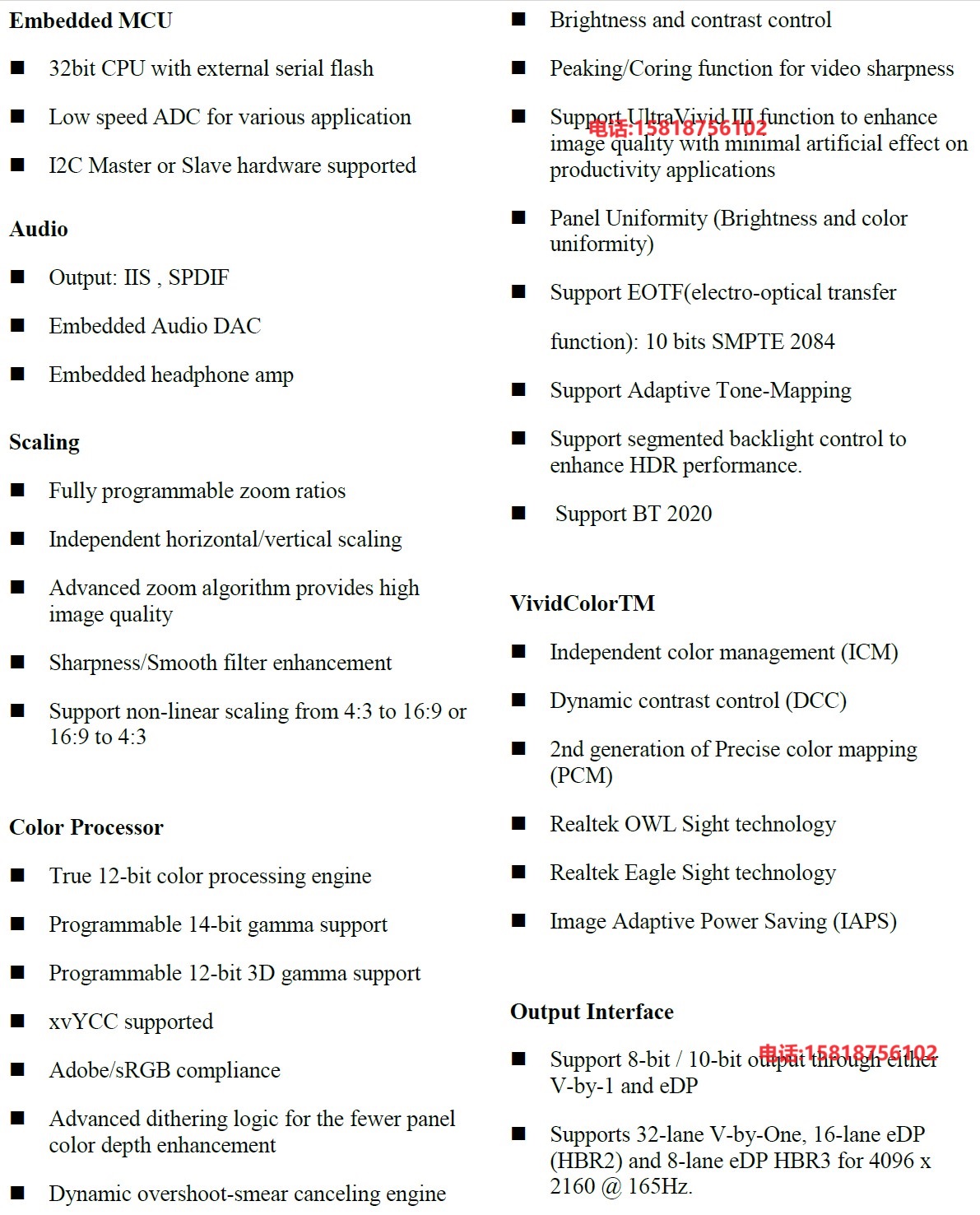

三、嵌入式 MCU 与画质处理
• 32 位 CPU，外挂串行 Flash
• 亮度、对比度控制
• 峰值/核化（Peaking/Coring）锐化功能
• 低速 ADC，用于多种场景
• 支持 I²C 主/从接口
• 面板均匀性补偿（亮度、色彩一致性）
• 支持 EOTF（SMPTE 2084 10-bit）与自适应 Tone-Mapping
• 支持 BT.2020 色域、VividColor、独立色彩管理（ICM）
• 动态对比度控制（DCC）
• 支持非线性缩放（4:3 ↔ 16:9）
• 第二代精确色彩映射（PCM）
• Realtek OWL Sight & Eagle Sight 画质技术
• 真 12-bit 色彩处理引擎
• 可编程 14-bit Gamma、12-bit 3D Gamma
• 支持 xvYCC、Adobe/sRGB 色域
• Image Adaptive Power Saving（IAPS）节能技术
• 高级抖动算法，提升低色深面板画质
• 动态过冲/拖影消除引擎
四、输出接口
• V-by-One：最高 32 通道
• eDP：16 通道 HBR2 或 8 通道 HBR3，均可支持 4096×2160 @ 165 Hz
• 支持 8-bit / 10-bit 输出
五、音频
• 输出接口：I²S、SPDIF
• 内置 Audio DAC 与耳机放大器
• 支持分段背光控制，提升 HDR 效果

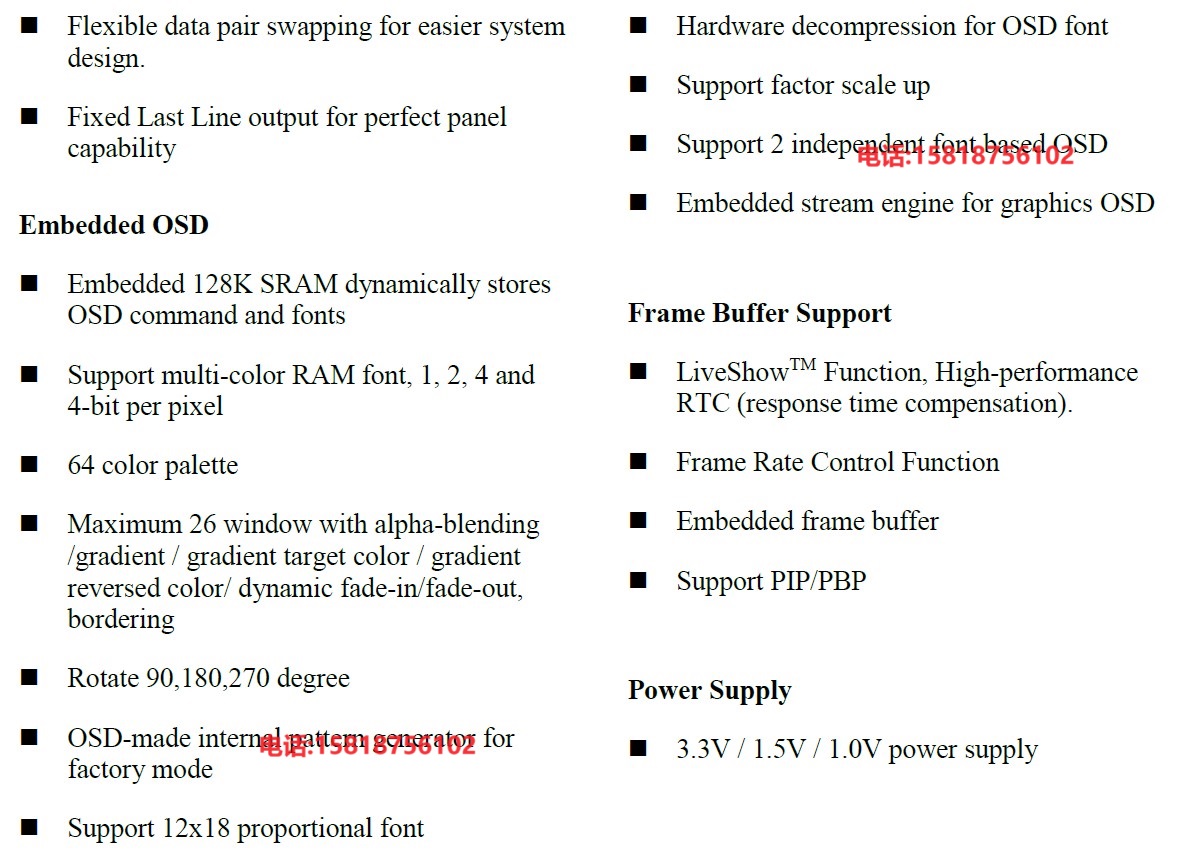

六、OSD 与图形引擎
• 硬件解压 OSD 字体
• 支持 2 组独立 OSD
• 128 K 嵌入式 SRAM 动态存储 OSD 指令与字模
• 支持 1/2/4/4-bit 每像素多色 RAM 字体，64 色调色板
• 最多 26 个窗口，带 Alpha 混合/渐变/边框/淡入淡出
• 支持 PIP/PBP、90°/180°/270° 旋转
• 支持 12×18 等比例字体
• 支持固定末行输出，确保面板完美对齐
• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制
• 内嵌帧缓存
七、电源需求
• 3.3 V / 1.5 V / 1.0 V 多路供电
• 支持工厂模式下的 OSD 调整
