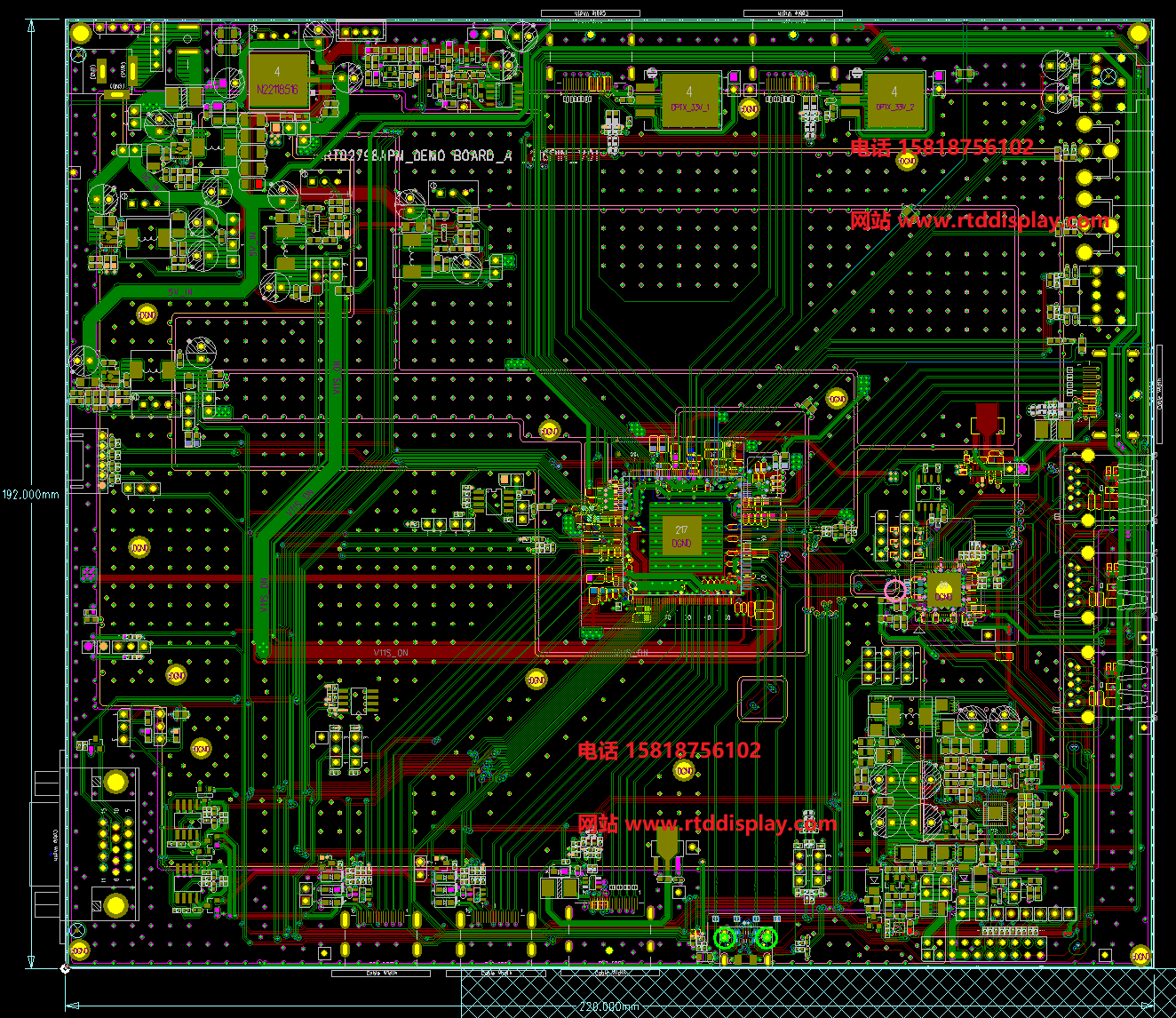

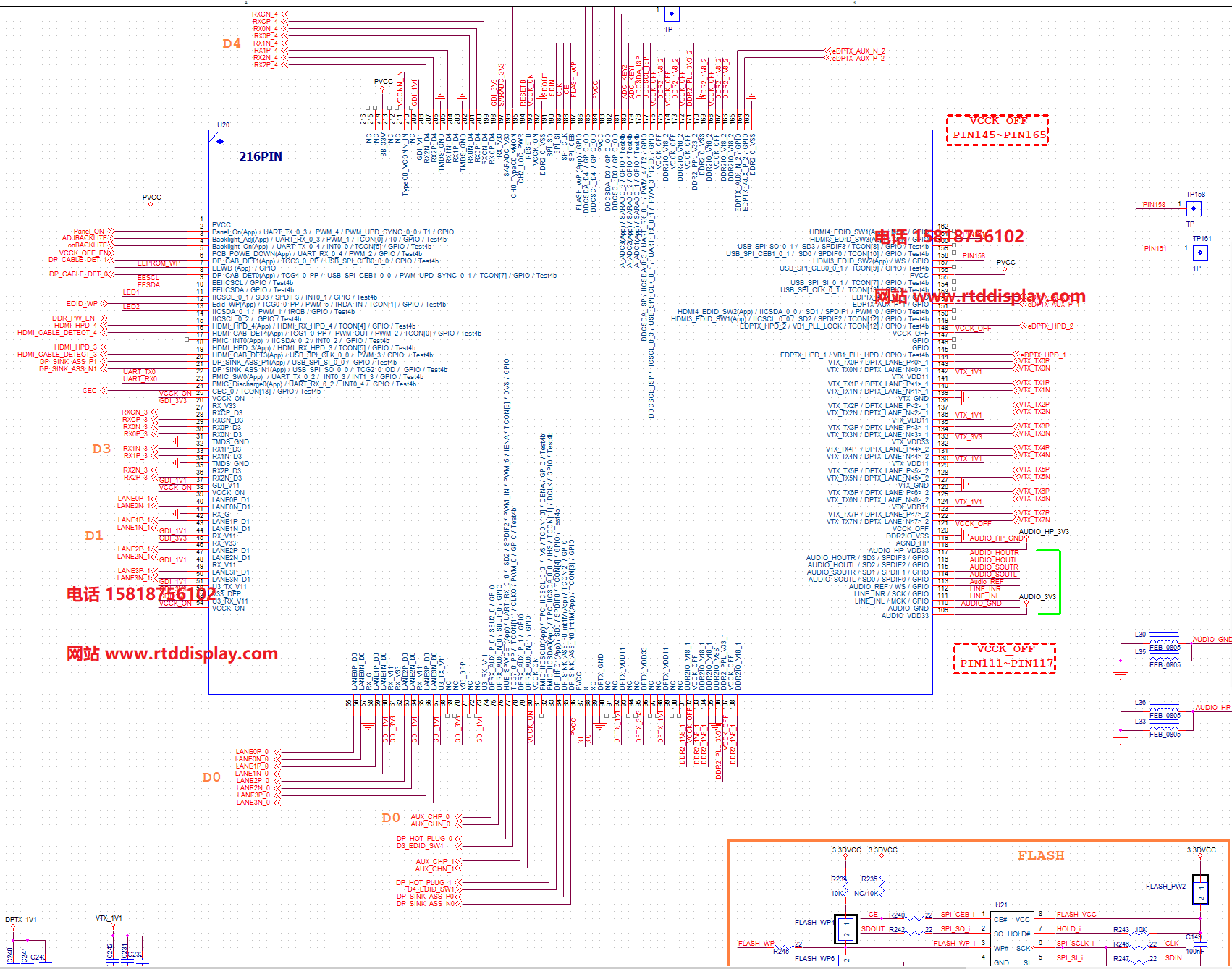

RTD2798LPM是RTD最新一代4K分辨率显示芯片，支持2DP1.4+2HDMI2.0转eDP&VBO显示芯片。

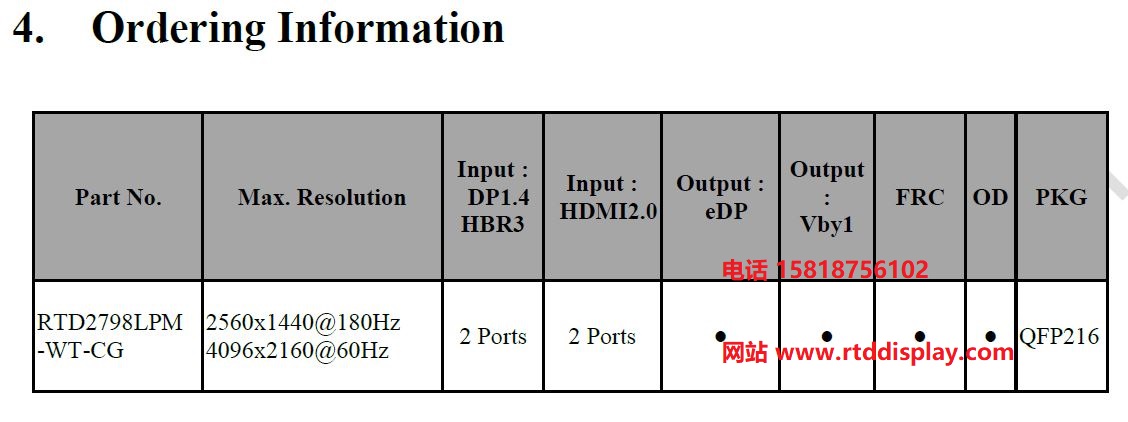

一、产品概述

RTD2798LPM-WT-CG 是高集成度显示器控制器，集成多路 HDMI 2.0 与 DP1.4 数字输入接口，均支持 HDCP 2.2。内置工业标准 8051 MCU（外挂串行 Flash），适用于显示器、一体机、嵌入式等多种场景。

联系电话：15818756102

官网：www.rtddisplay.com

二、主要特性

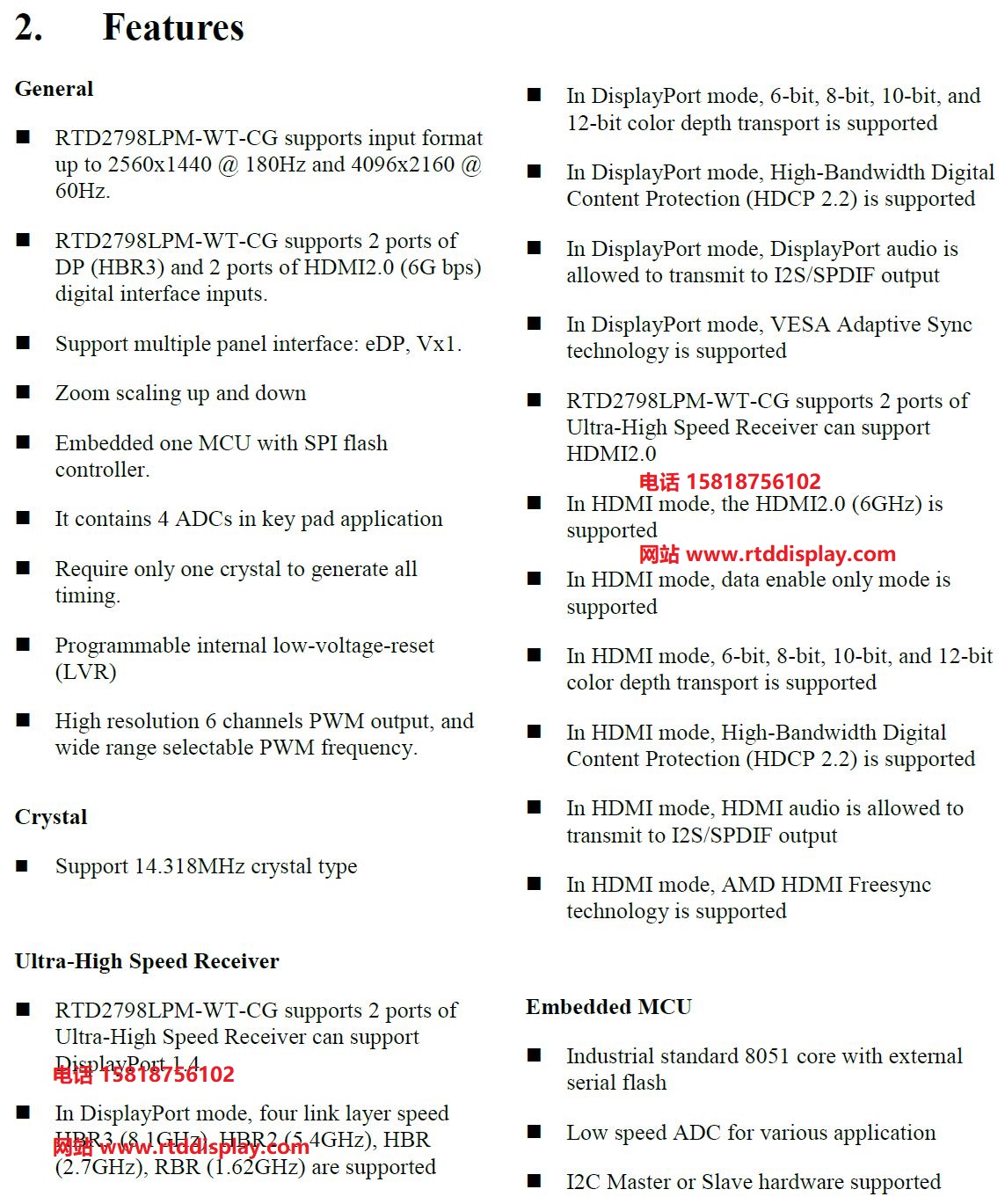

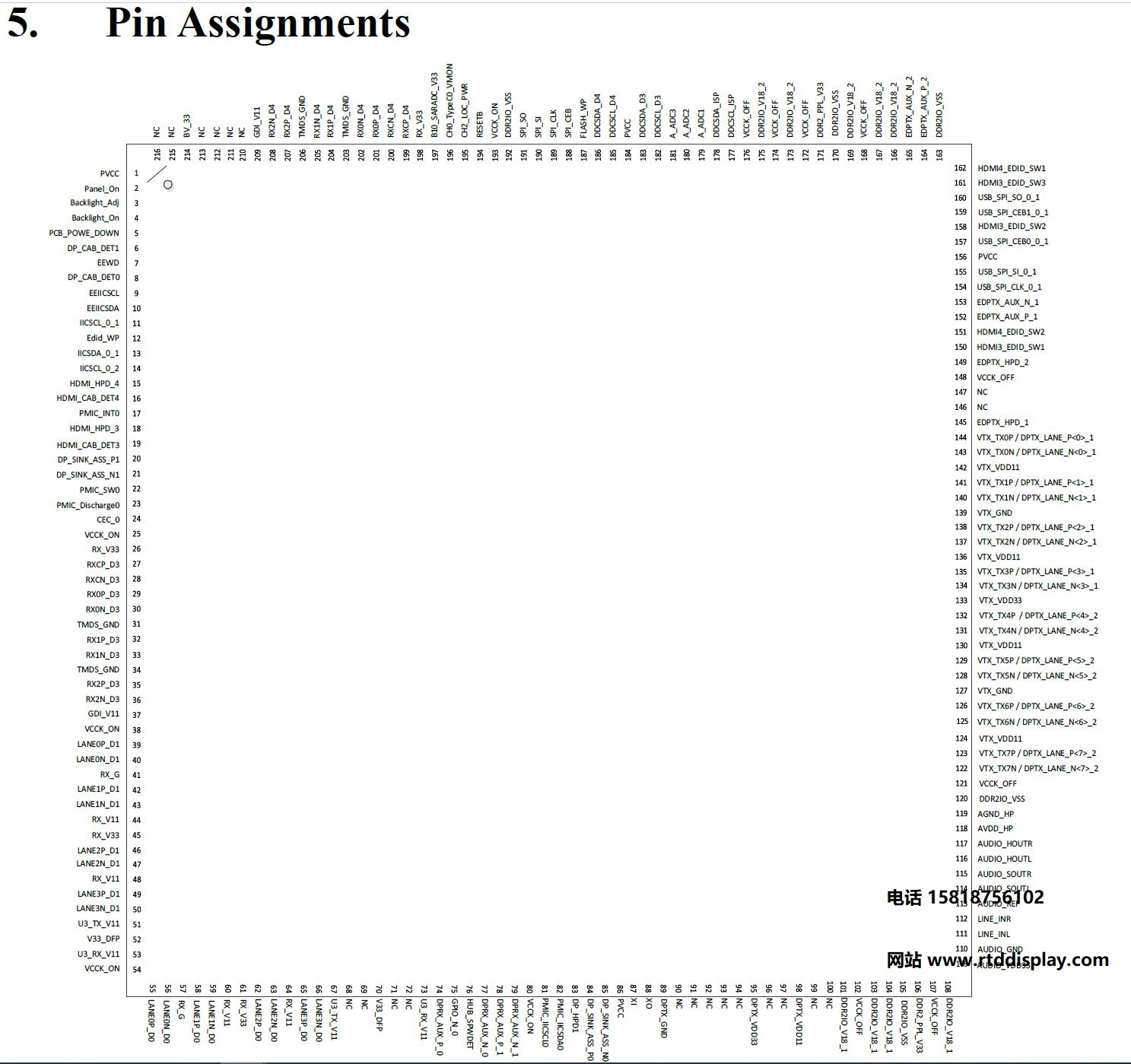

1. 输入接口

• HDMI 2.0 ×2

  – 每口最高 6 Gbps

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP 2.2

  – HDMI 音频可输出至 I²S/SPDIF

  – 支持 AMD HDMI FreeSync

• DisplayPort 1.4 ×2（HBR3）

  – 链路速率：HBR3 8.1 GHz / HBR2 5.4 GHz / HBR 2.7 GHz / RBR 1.62 GHz

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP 2.2

  – DisplayPort 音频可输出至 I²S/SPDIF

  – 支持 VESA Adaptive-Sync

• 最高输入分辨率

  – 2560×1440 @ 180 Hz

  – 4096×2160 @ 60 Hz

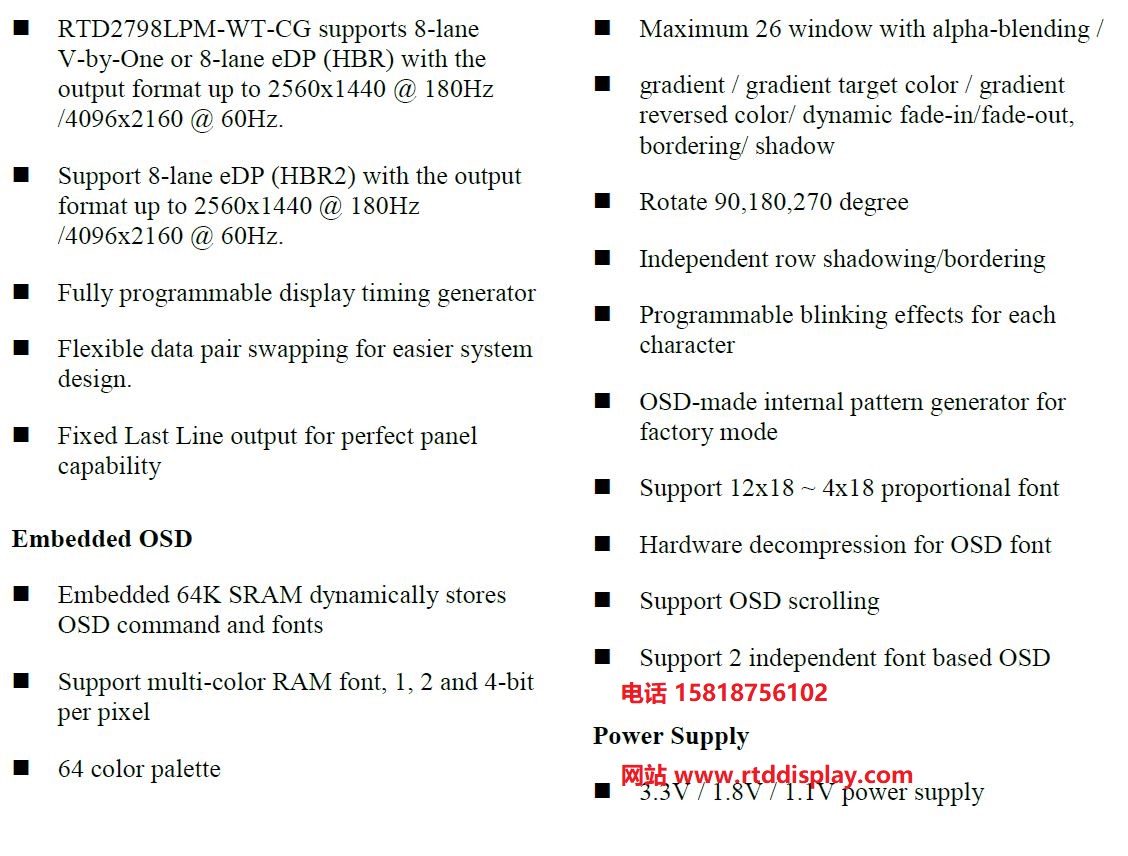

2. 面板输出接口

• V-by-One：8-lane，最高 2560×1440 @ 180 Hz 或 4096×2160 @ 60 Hz

• eDP：8-lane（HBR）或 4-lane（HBR2），规格同上

• 支持 8-bit / 10-bit 输出

• 支持灵活数据对交换，简化 PCB 设计

• Fixed Last Line 输出，保证面板完美对齐

3. 通用特性

• 仅需 14.318 MHz 单晶振即可产生全部时钟

• 内嵌 8051 MCU，外挂串行 Flash

• 4 路 ADC，可用于按键等低速应用

• 6 通道高分辨率 PWM 输出，频率可调

• 可编程内部低压复位（LVR）

• 支持放大/缩小（Zoom Scaling）与非线性比例缩放（4:3 ↔ 16:9）

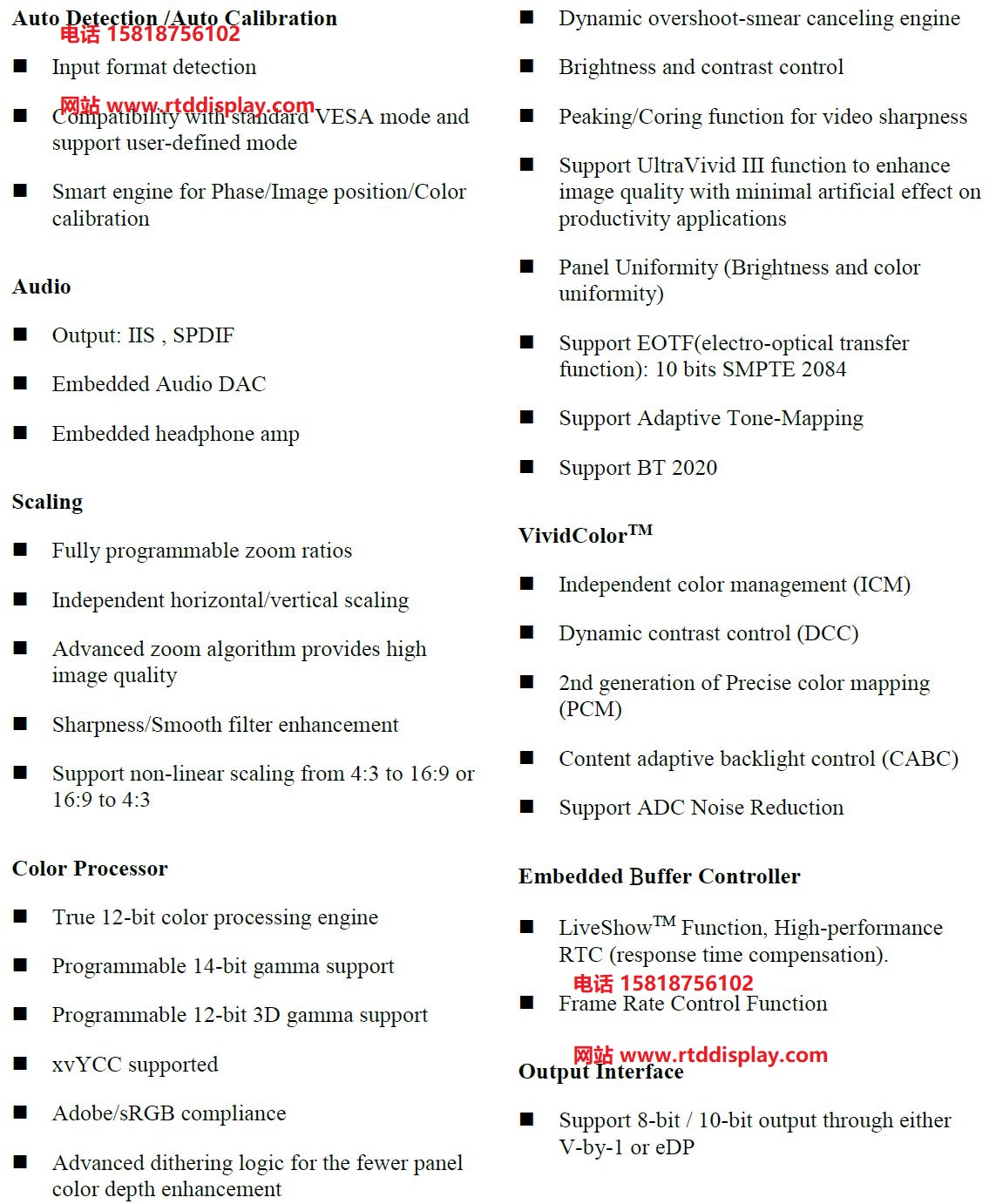

4. 画质处理

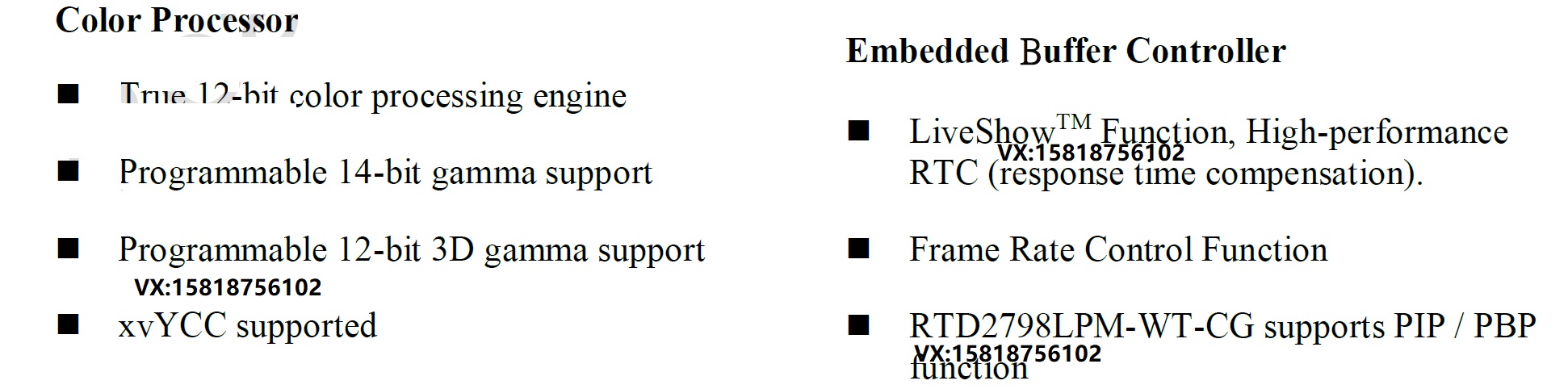

• 真 12-bit 色彩处理引擎

• 可编程 14-bit Gamma、12-bit 3D Gamma

• 支持 xvYCC、Adobe / sRGB 色域

• 独立色彩管理（ICM）、动态对比度控制（DCC）

• 第二代精确色彩映射（PCM）

• VividColor™ 画质增强

• 支持 BT.2020 色域、EOTF（SMPTE 2084 10-bit）

• 支持自适应 Tone-Mapping、内容自适应背光控制（CABC）

• UltraVivid III 画质增强技术，办公场景无明显人工痕迹

• 高级抖动算法，提升低色深面板画质

• 动态过冲/拖影消除引擎

• 支持 ADC 降噪

• 面板均匀性补偿（亮度、色彩一致性）

5. 音频

• 输出接口：I²S、SPDIF

• 内建 Audio DAC 与耳机放大器

6. OSD 与图形引擎

• 支持 2 组独立字体 OSD

• 内嵌 64 K SRAM，动态存储 OSD 指令与字模

• 支持 1/2/4-bit 每像素多色 RAM 字体，64 色调色板

• 最多 26 个窗口，支持 Alpha 混合、渐变、边框、阴影、淡入淡出

• 支持 12×18 ~ 4×18 等比例字体

• 支持 OSD 滚动、硬件字体解压

• 支持 90°/180°/270° 旋转

• 内建工厂模式测试图案发生器

• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制

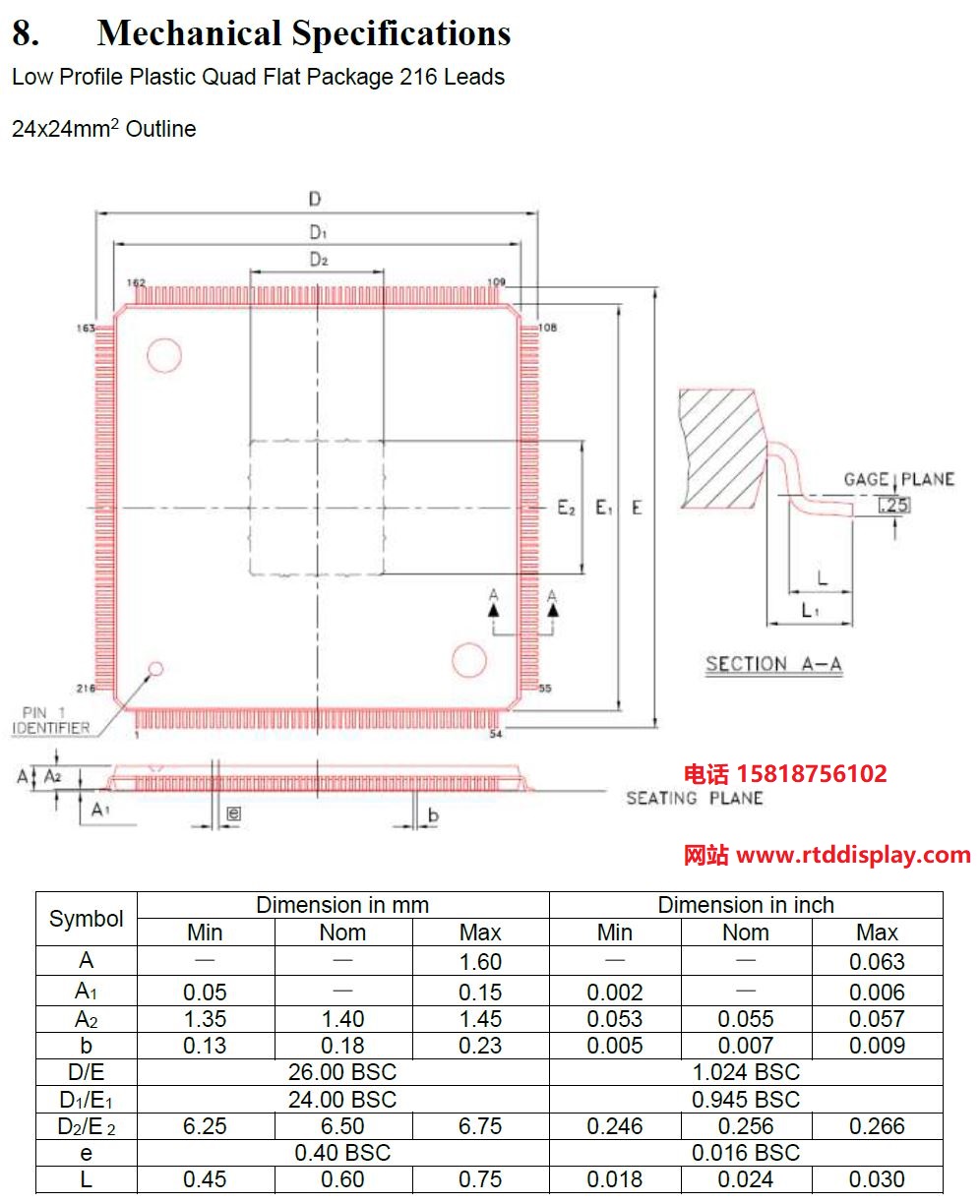

7. 电源需求

• 3.3 V / 1.8 V / 1.1 V 多路供电
