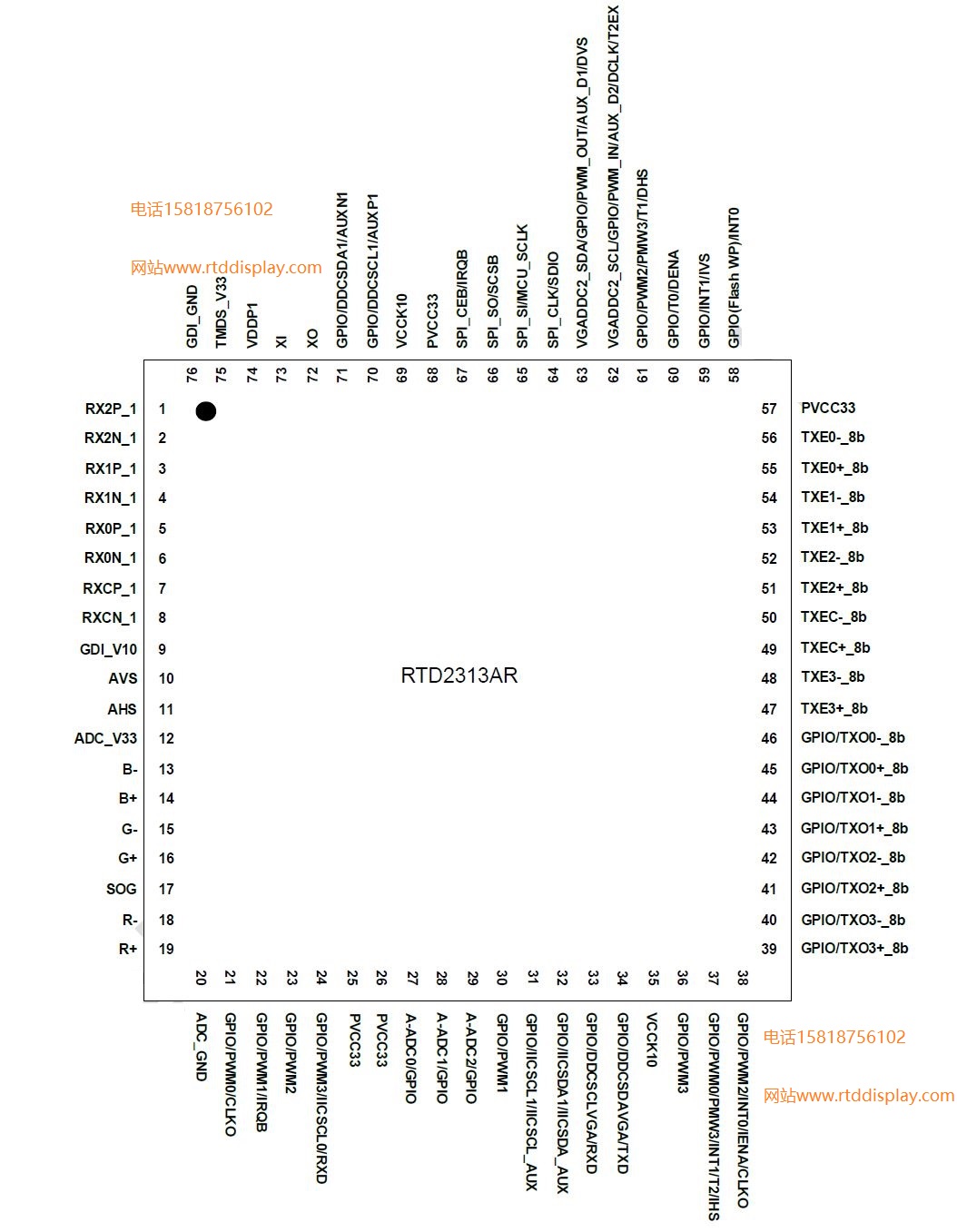

RTD2313AR支持1VGA+1HDMI转LVDS输出，支持到1920x1200@60hz，MQFN76封装。

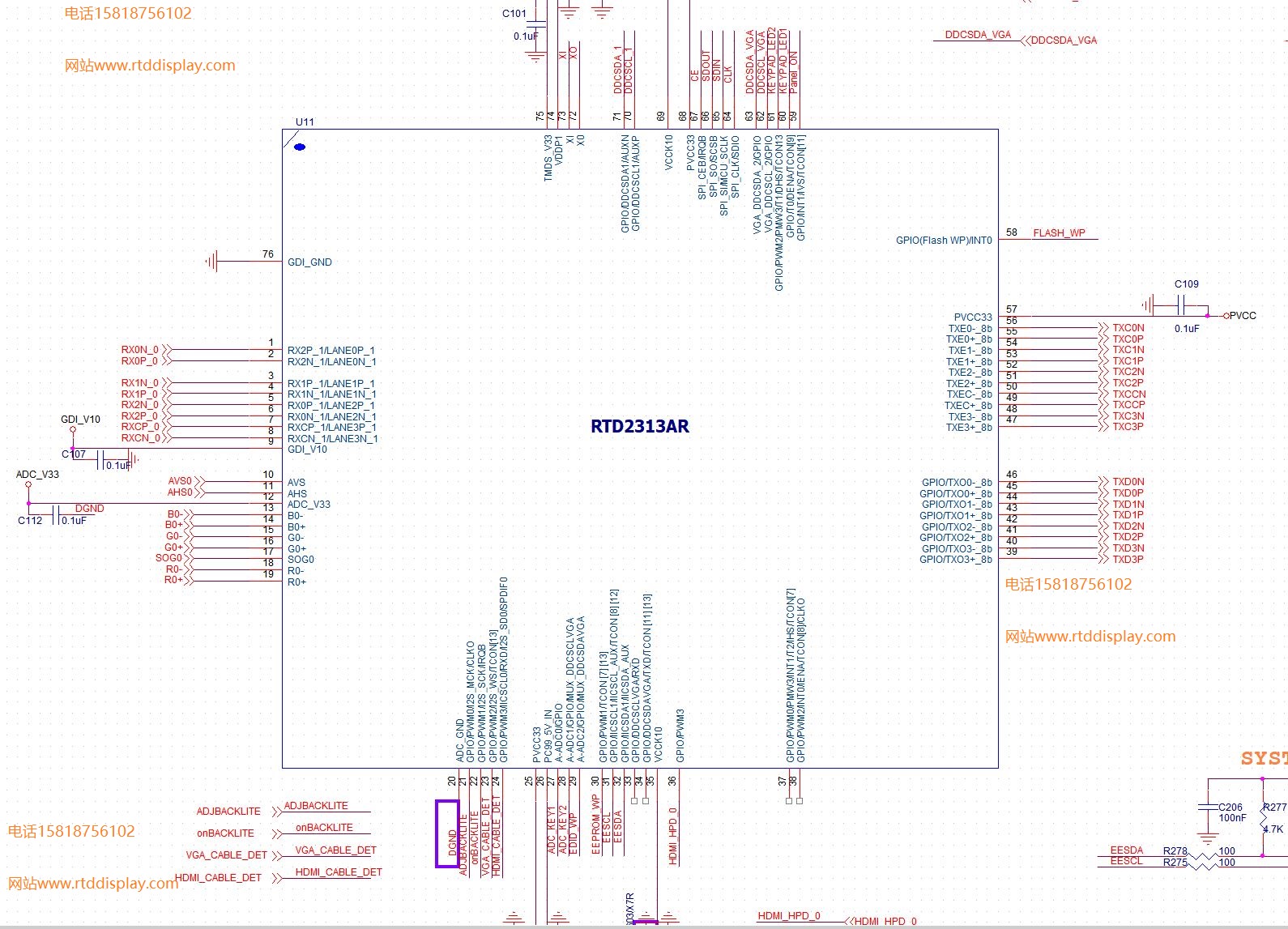

RTD2313AR-CG 规格书（中文整理版）

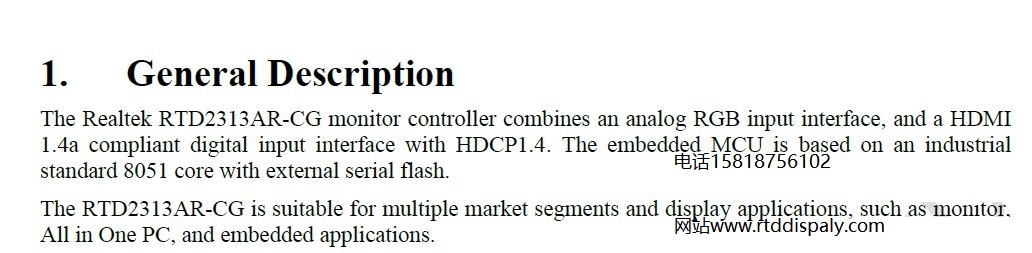

一、产品概述

RTD2313AR-CG 是 入门级高集成显示器控制器，集成 1 路模拟 RGB 输入、1 路 HDMI 1.4a 数字输入（含 HDCP1.4）及 DVI 1.0（HDCP1.1）兼容接口。内置工业标准 8051 MCU（外挂串行 Flash），适用于显示器、一体机、嵌入式产品等。

联系电话：15818756102

官网：www.rtddisplay.com

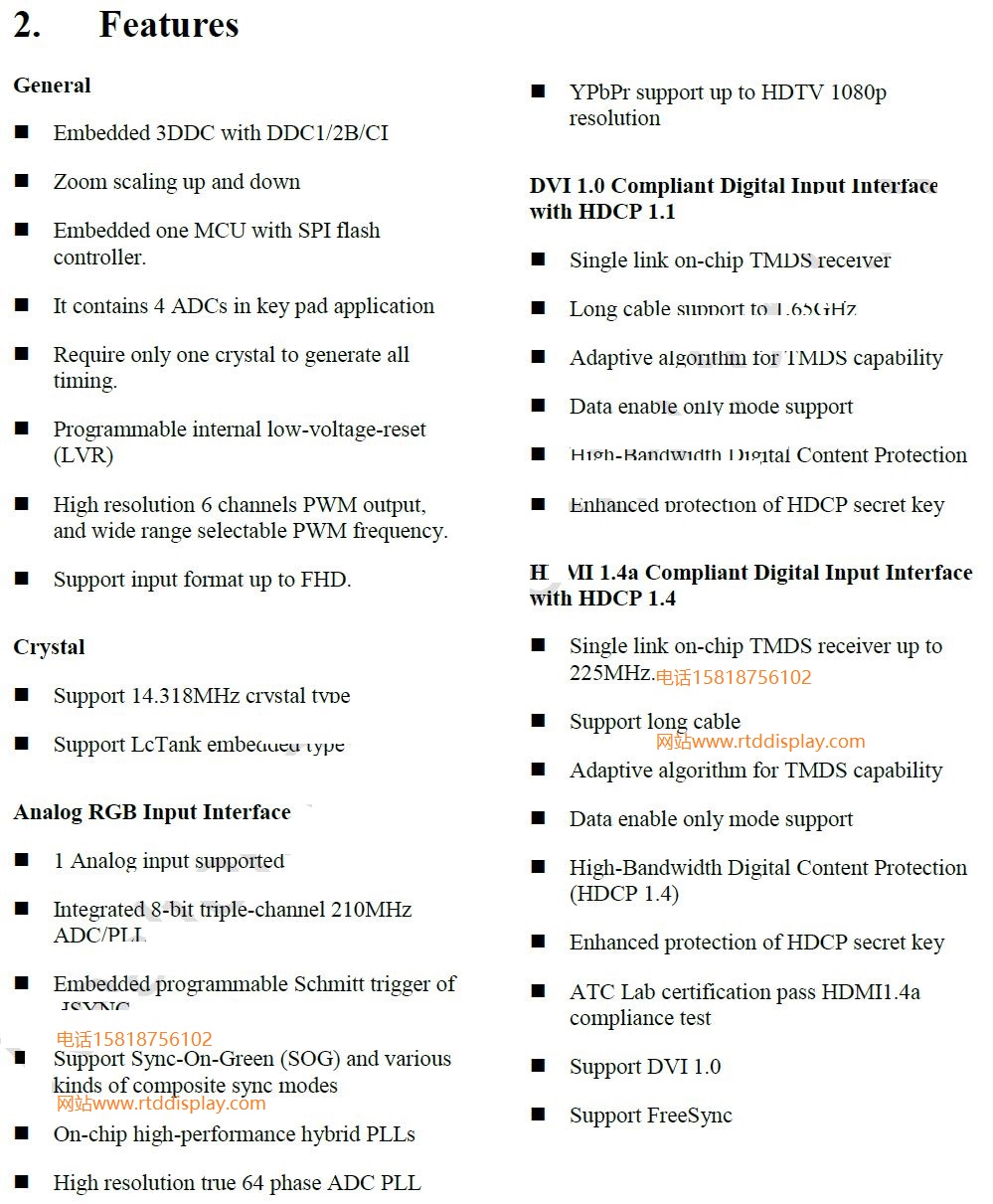

二、主要特性

1. 输入接口

• 模拟 RGB ×1

  – 集成 8-bit 三通道 210 MHz ADC/PLL

  – 支持 Sync-On-Green（SOG）及多种复合同步模式

  – 内置可编程 Schmitt 触发器

  – YPbPr 分量最高支持 HDTV 1080p

• HDMI 1.4a / DVI 1.0（单链路 TMDS，最高 225 MHz）

  – 支持长距离电缆自适应算法

  – 支持 6/8/10/12-bit 色深（HDMI 模式）

  – 支持 HDCP1.4（HDMI）/ HDCP1.1（DVI）

  – 支持 Data-Enable-Only 模式

  – 通过 ATC Lab HDMI1.4a 合规测试

  – 支持 AMD FreeSync（HDMI）

2. 输出接口

• 单/双通道 LVDS（Single PCB 实现）

  – 单 LVDS：显示时钟最高 93 MHz

  – 双 LVDS：显示时钟最高 186 MHz

  – 支持 8-bit 色深输出

  – 支持展频 DPLL，降低 EMI

• 支持 Fixed Last Line 输出，确保面板完美对齐

• 支持灵活数据对交换，简化 PCB 设计

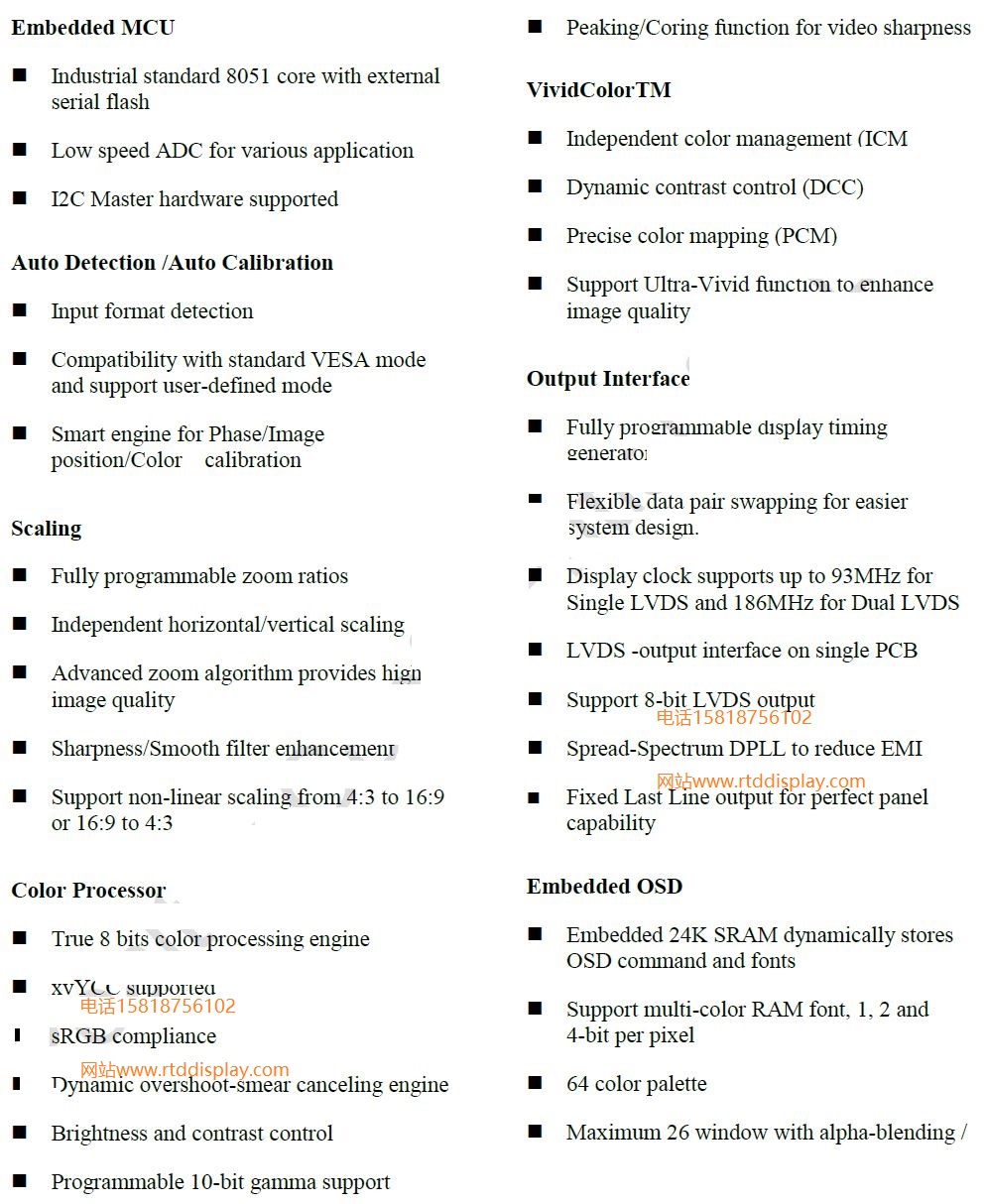

3. 通用特性

• 仅需 14.318 MHz 单晶振即可产生全部时钟

• 内嵌 8051 MCU，外挂串行 Flash

• 4 路 ADC，可用于按键等低速应用

• 6 通道高分辨率 PWM 输出，频率可调

• 可编程内部低压复位（LVR）

• 支持放大/缩小（Zoom Scaling）

• 支持非线性比例缩放（4:3 ↔ 16:9）

4. 画质处理

• 真 8-bit 色彩处理引擎

• 可编程 10-bit Gamma

• 支持 xvYCC、sRGB 色域

• VividColor™ 独立色彩管理（ICM）

• 动态对比度控制（DCC）

• 精确色彩映射（PCM）

• Ultra-Vivid 画质增强技术，办公场景无明显人工痕迹

• 动态过冲/拖影消除引擎

• 支持面板均匀性补偿（亮度、色彩一致性）

5. 音频

• 输出接口：I²S、SPDIF

• 内建 Audio DAC 与耳机放大器

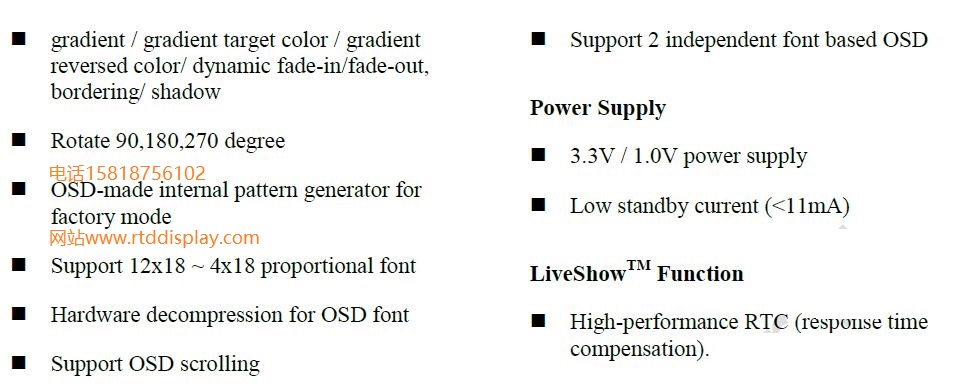

6. OSD 与图形引擎

• 内嵌 24 K SRAM，动态存储 OSD 指令与字模

• 支持 1/2/4-bit 每像素多色 RAM 字体，64 色调色板

• 最多 26 个窗口，带 Alpha 混合、渐变、边框、阴影、淡入淡出

• 支持 12×18 ~ 4×18 等比例字体

• 支持 OSD 滚动、硬件字体解压

• 支持 90°/180°/270° 旋转

• 内建工厂模式测试图案发生器

• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制

7. 电源与功耗

• 3.3 V / 1.0 V 双路供电

• 待机电流 < 1 mA，超低功耗
