RTD2717Q/RTD2718Q 4K@120HZ,4K@144HZ显示器驱动芯片。

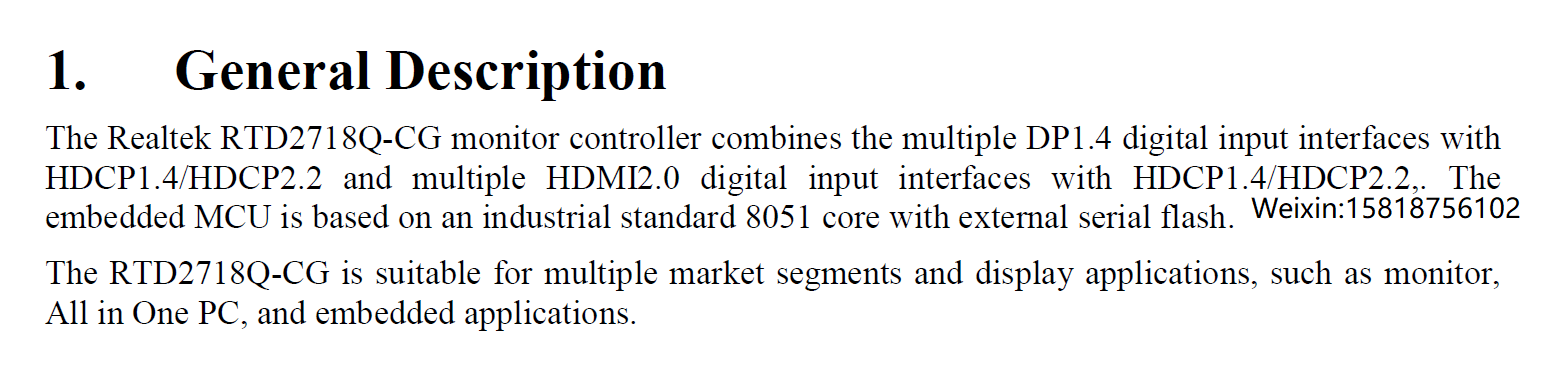

一、产品概述

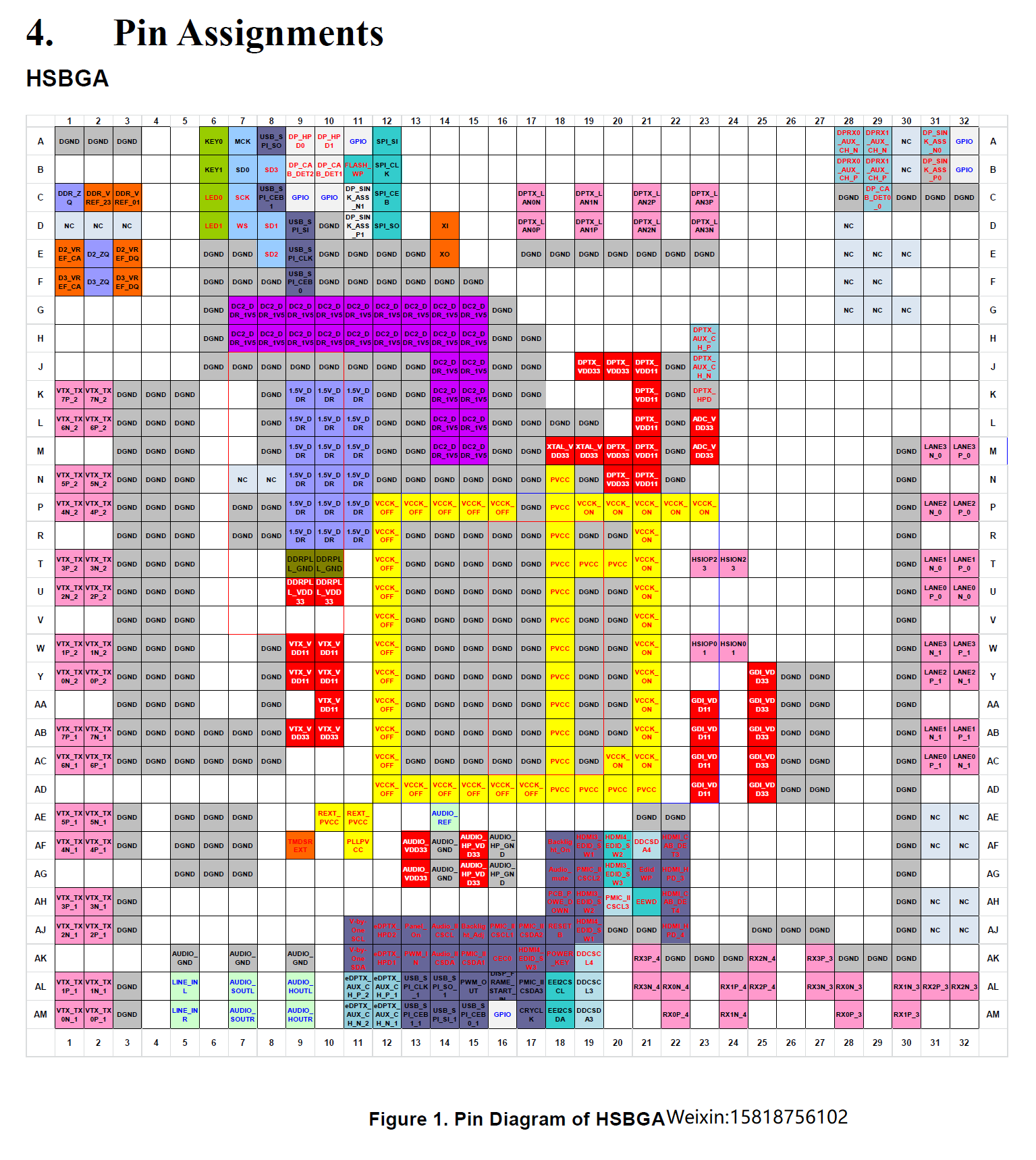

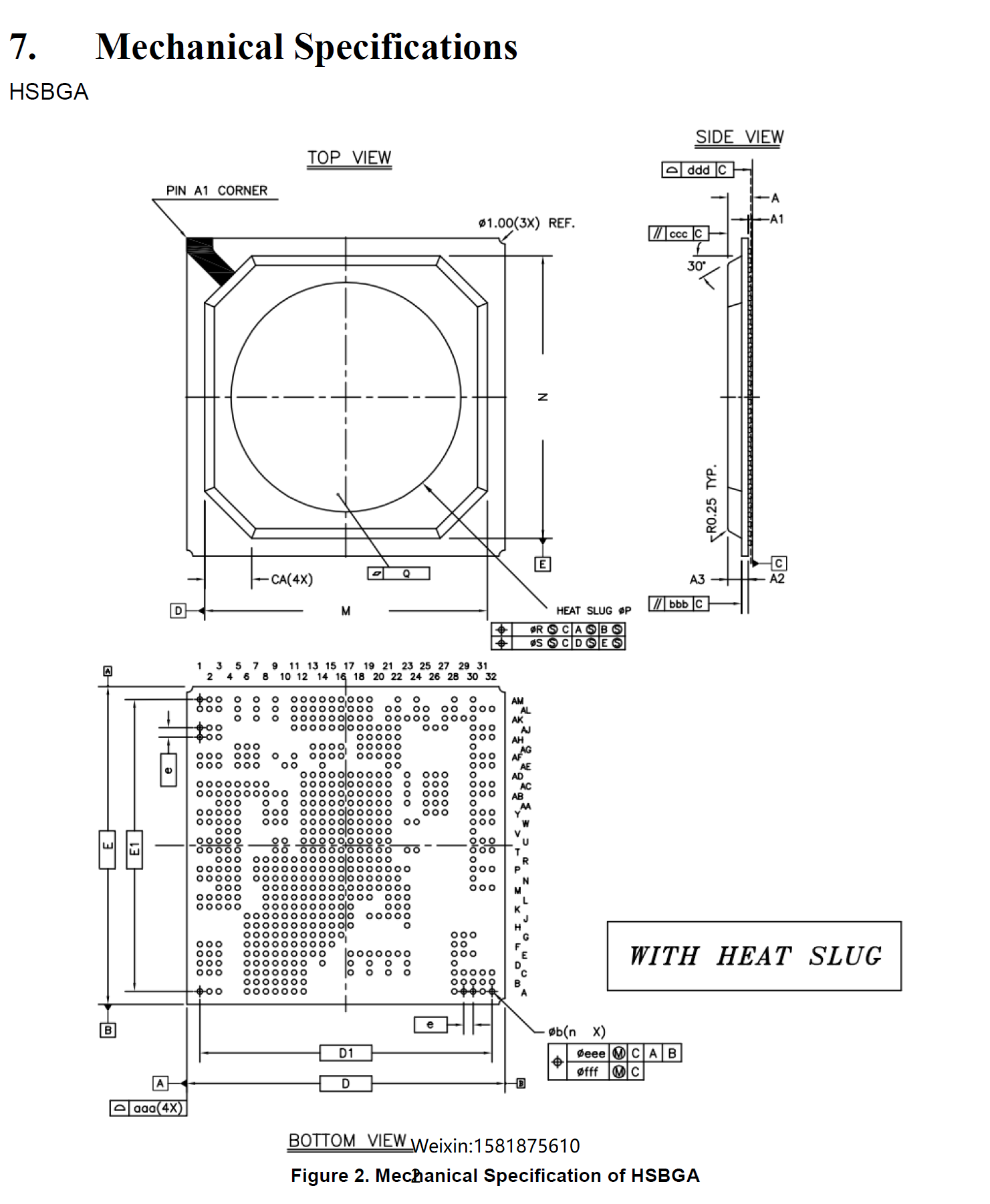

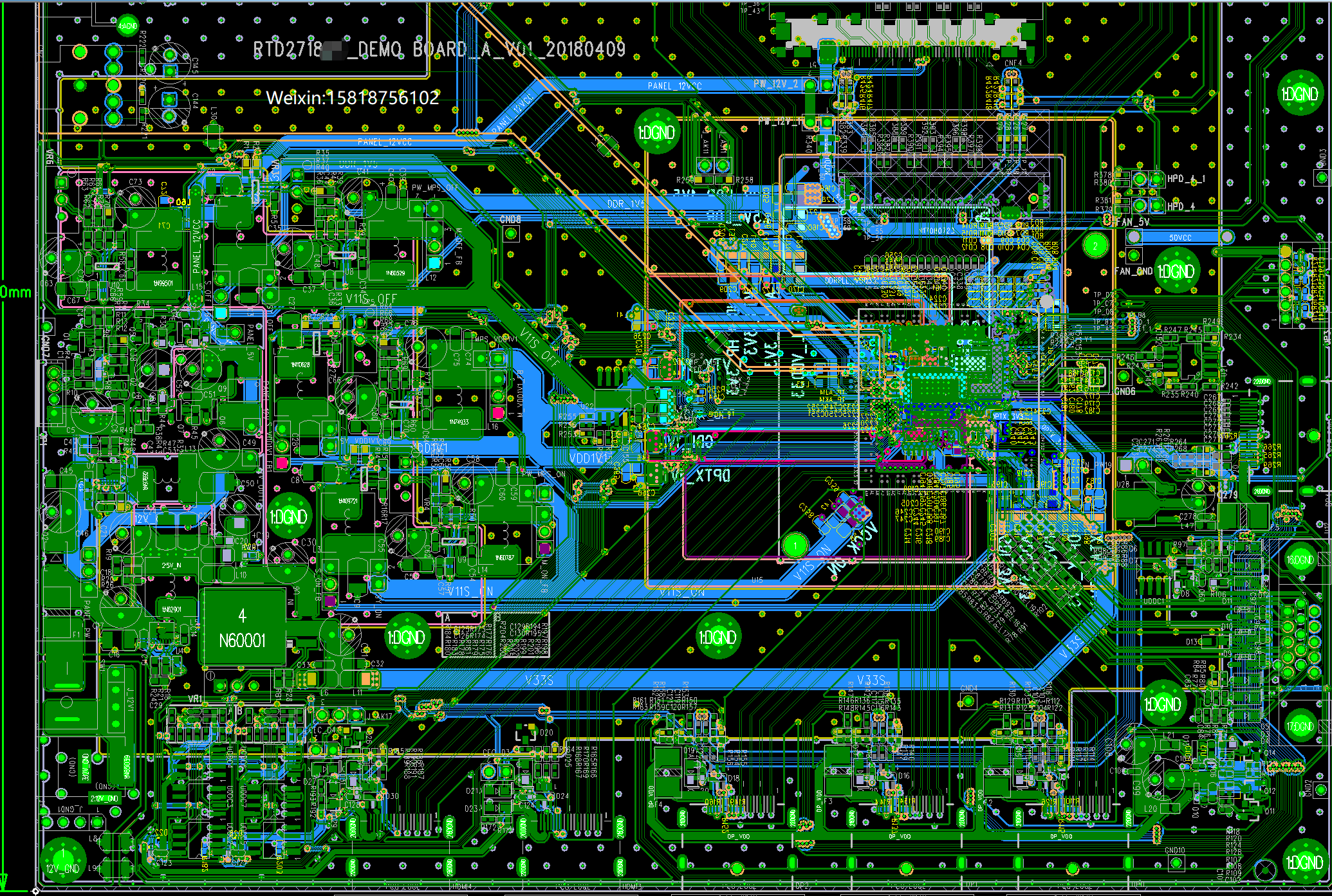

RTD2718Q-CG 是 Realtek 推出的一款高集成度显示器控制器，集成 HDMI2.0 与 DP1.4 多路数字输入接口，均支持 HDCP1.4/2.2 内容保护，适用于显示器、一体机、嵌入式显示等多种市场领域。

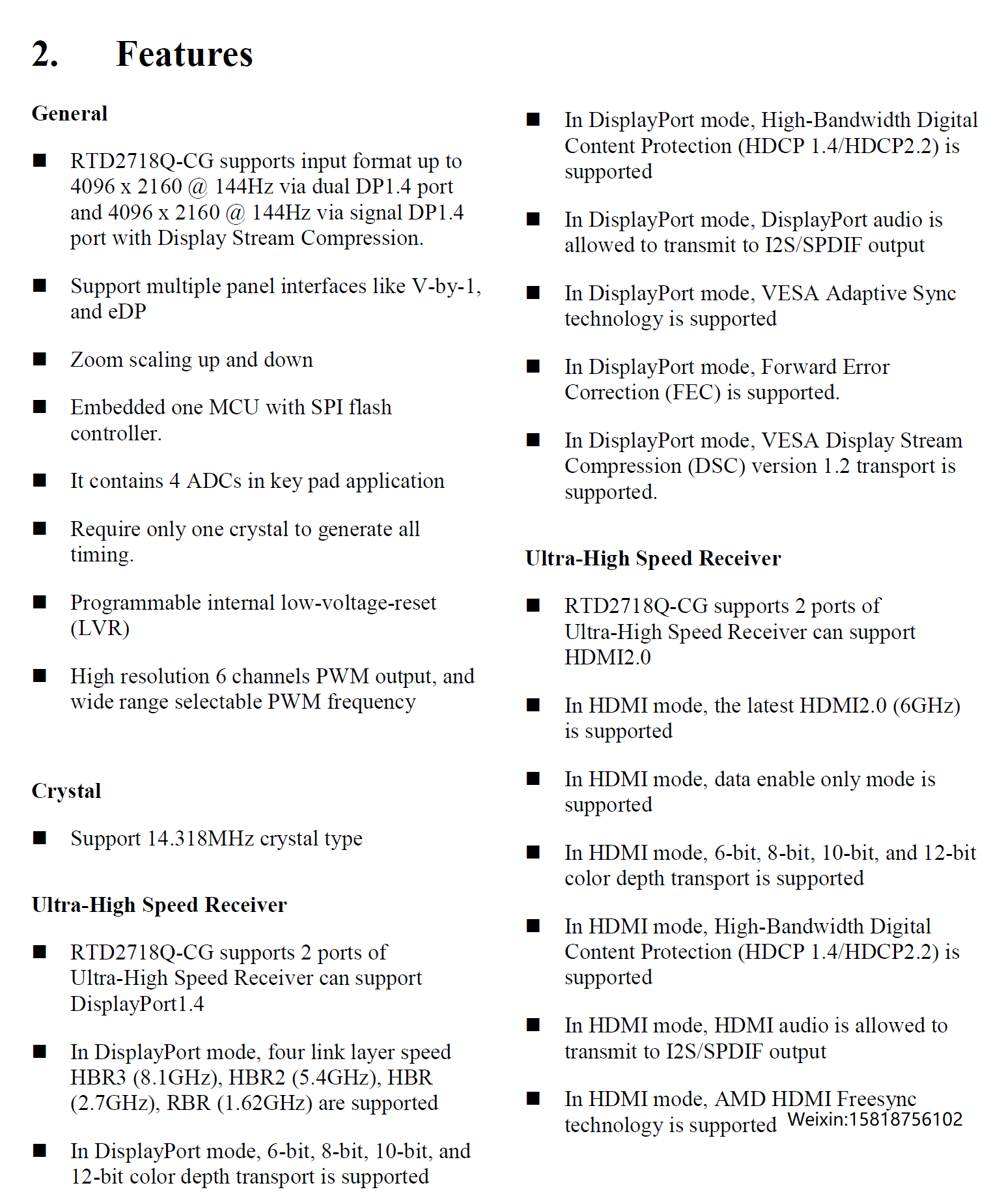

二、主要特性

通用特性
• 最高支持 4096×2160 @ 144 Hz 输入
– 单路 DP1.4 搭配 DSC 压缩即可实现
– 双路 DP1.4 组合亦可达成
• 支持 V-by-One、eDP 等多种面板接口
• 支持 VESA Adaptive-Sync（自适应同步）
• 支持放大/缩小（Zoom Scaling）
• 支持前向纠错（FEC）
• 内嵌 MCU 与 SPI Flash 控制器
• 集成 4 路 ADC，可用于按键应用
• 仅需 14.318 MHz 单晶振即可产生全部时钟
• 可编程内部低压复位（LVR）
• 6 通道高分辨率 PWM 输出，PWM 频率范围宽

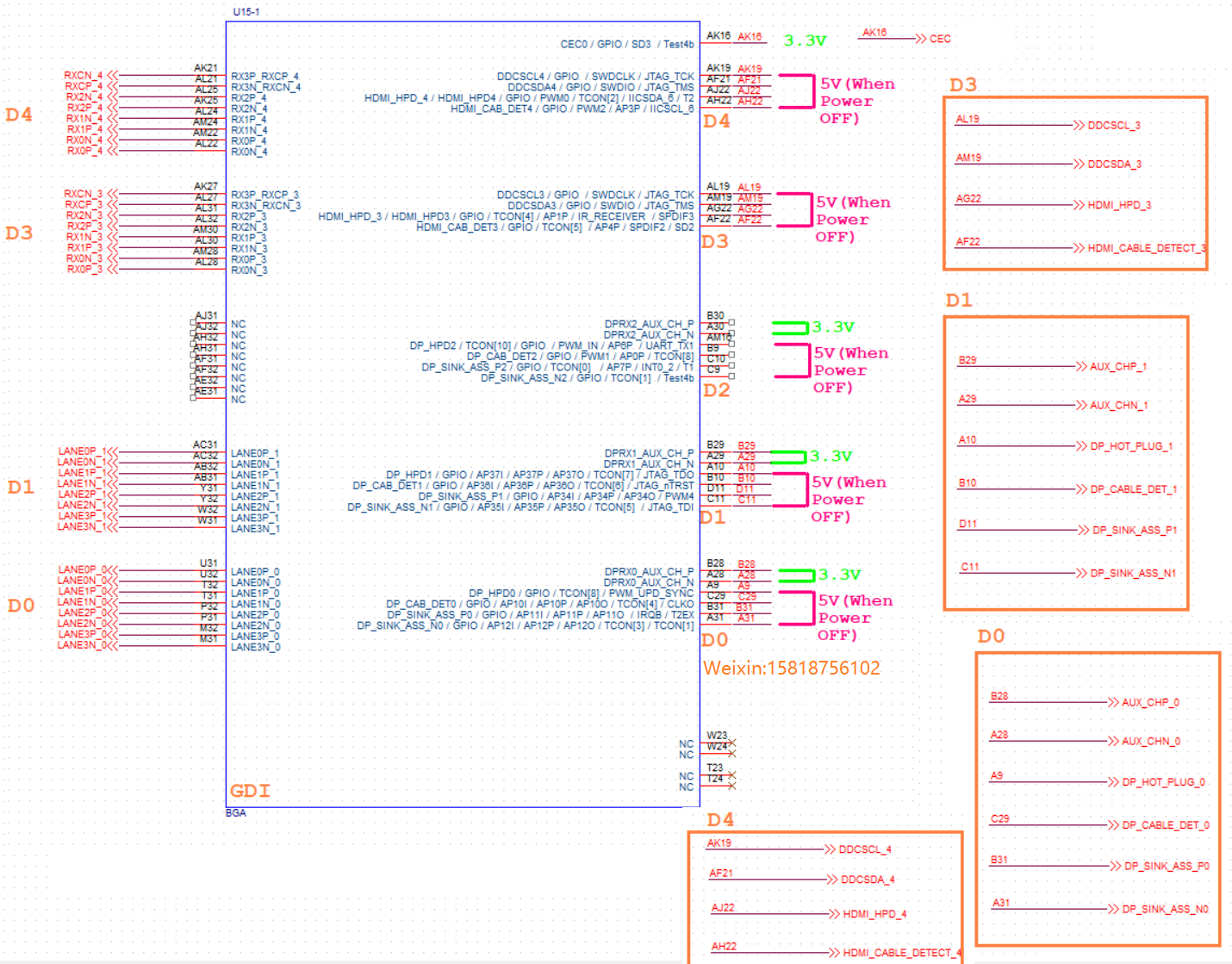

HDMI 接收器（2 端口）
• 完全支持 HDMI2.0（6 GHz）
• 支持 6/8/10/12-bit 色深传输
• 支持 HDCP1.4/2.2
• HDMI 音频可输出至 I²S/SPDIF
• 支持 AMD HDMI FreeSync

DisplayPort 接收器（2 端口）
• 支持 DP1.4，链路速率可选
– HBR3 8.1 GHz / HBR2 5.4 GHz / HBR 2.7 GHz / RBR 1.62 GHz
• 支持 6/8/10/12-bit 色深
• 支持 VESA DSC 1.2 压缩
• 支持 HDCP1.4/2.2
• DisplayPort 音频可输出至 I²S/SPDIF

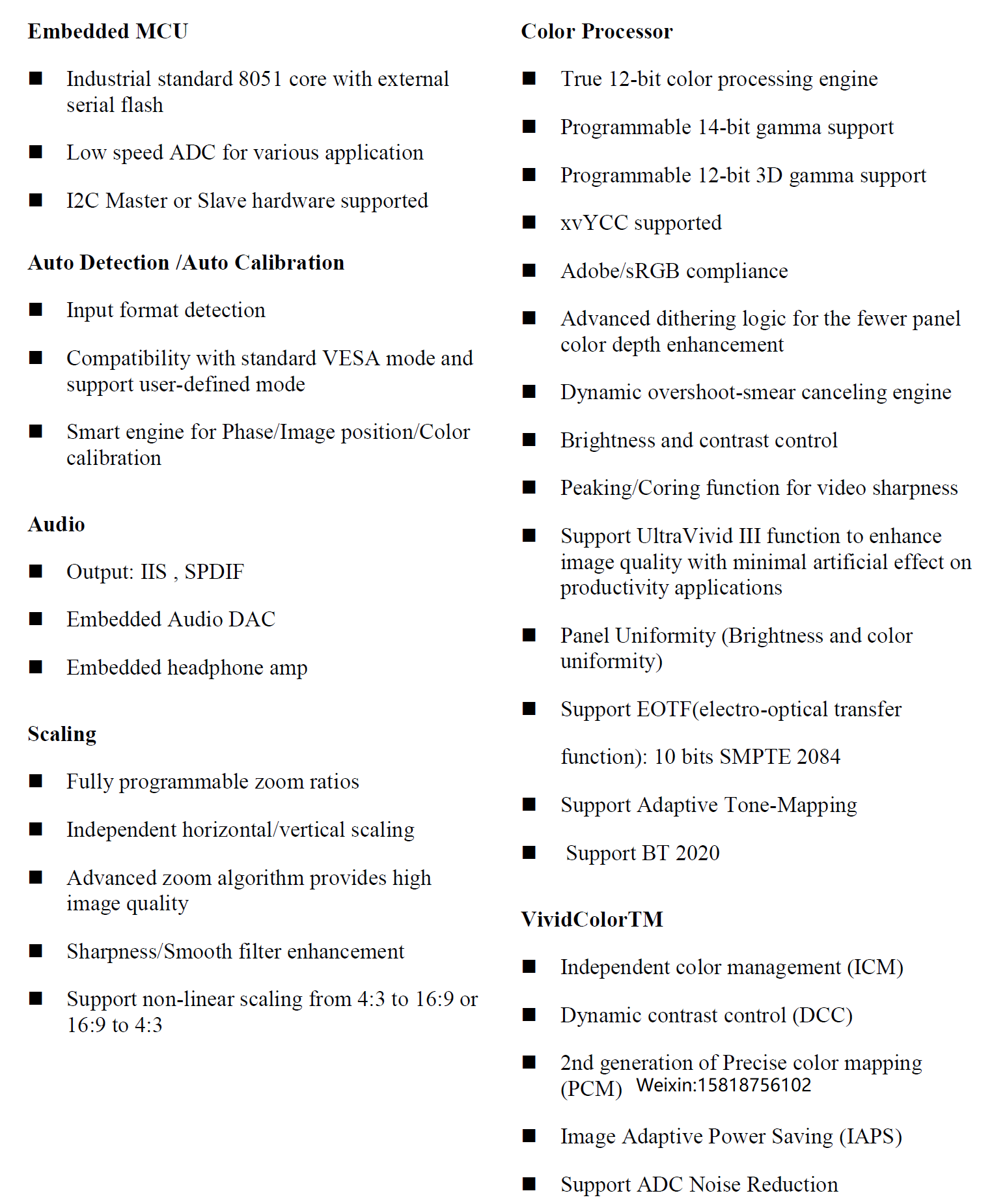

三、嵌入式 MCU 与画质处理
• 工业级 8051 内核，外挂串行 Flash
• 低速 ADC，支持多种应用
• 支持 I²C 主/从接口
• 自动侦测/自动校准输入格式
• 兼容标准 VESA 时序，支持用户自定义模式
• 亮度、对比度控制
• Peaking / Coring 锐化功能
• UltraVivid II 画质增强技术，办公场景无明显人工痕迹
• 面板均匀性补偿（亮度、色彩一致性）
• 支持 EOTF（SMPTE 2084 10-bit）与自适应 Tone-Mapping
• 支持 BT.2020 色域
• VividColor™ 独立色彩管理（ICM）
• 动态对比度控制（DCC）
• 第二代精确色彩映射（PCM）
• 支持 4:3 ↔ 16:9 非线性缩放
• Image Adaptive Power Saving（IAPS）节能技术
• 支持 ADC 降噪

色彩处理
• 真 12-bit 色彩处理引擎
• 可编程 14-bit Gamma，12-bit 3D Gamma
• 支持 xvYCC、Adobe / sRGB 色域
• 高级抖动算法，提升低色深面板画质
• 动态过冲/拖影消除引擎

四、音频
• 输出接口：I²S、SPDIF
• 内置 Audio DAC 与耳机放大器

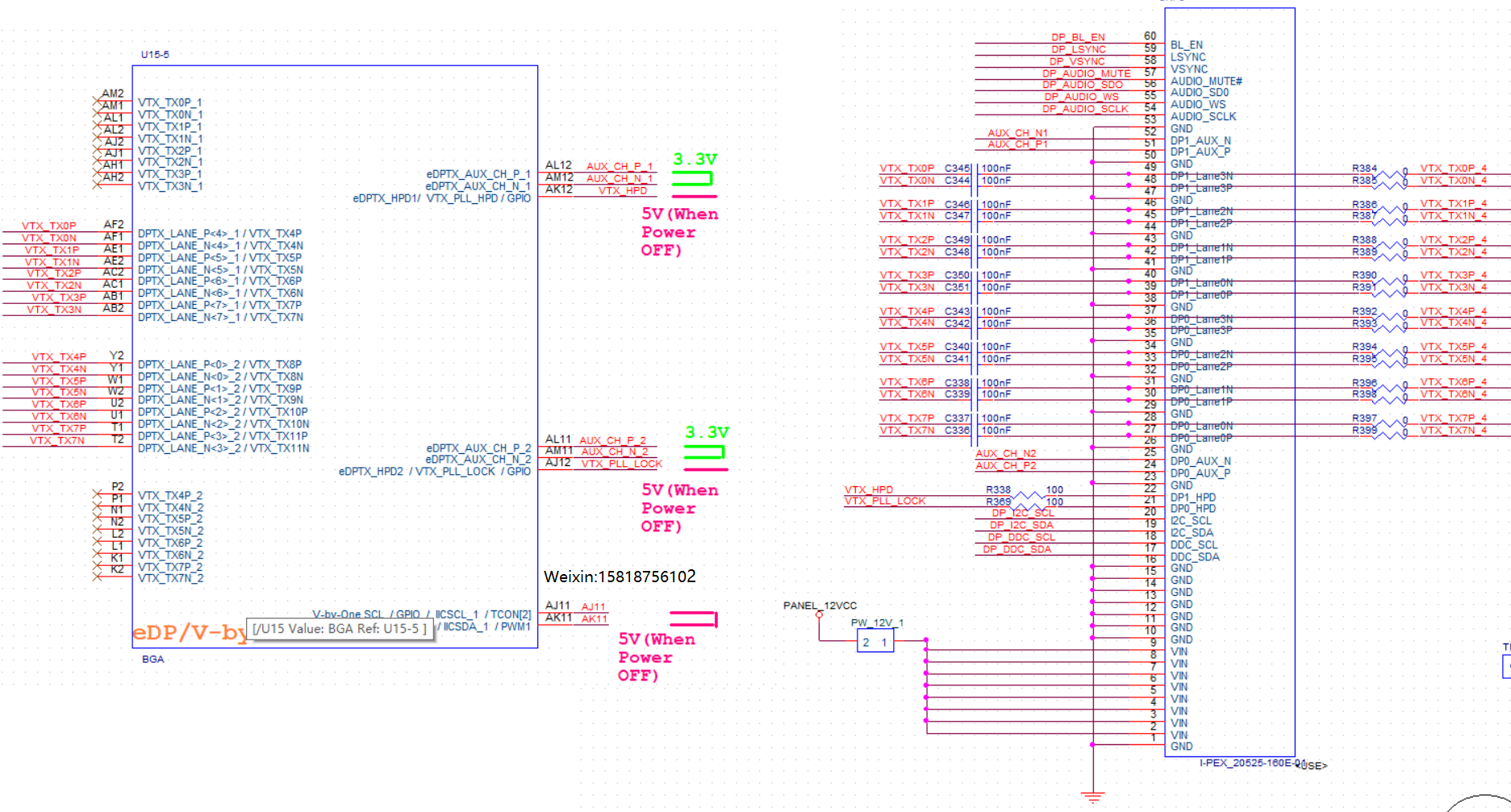

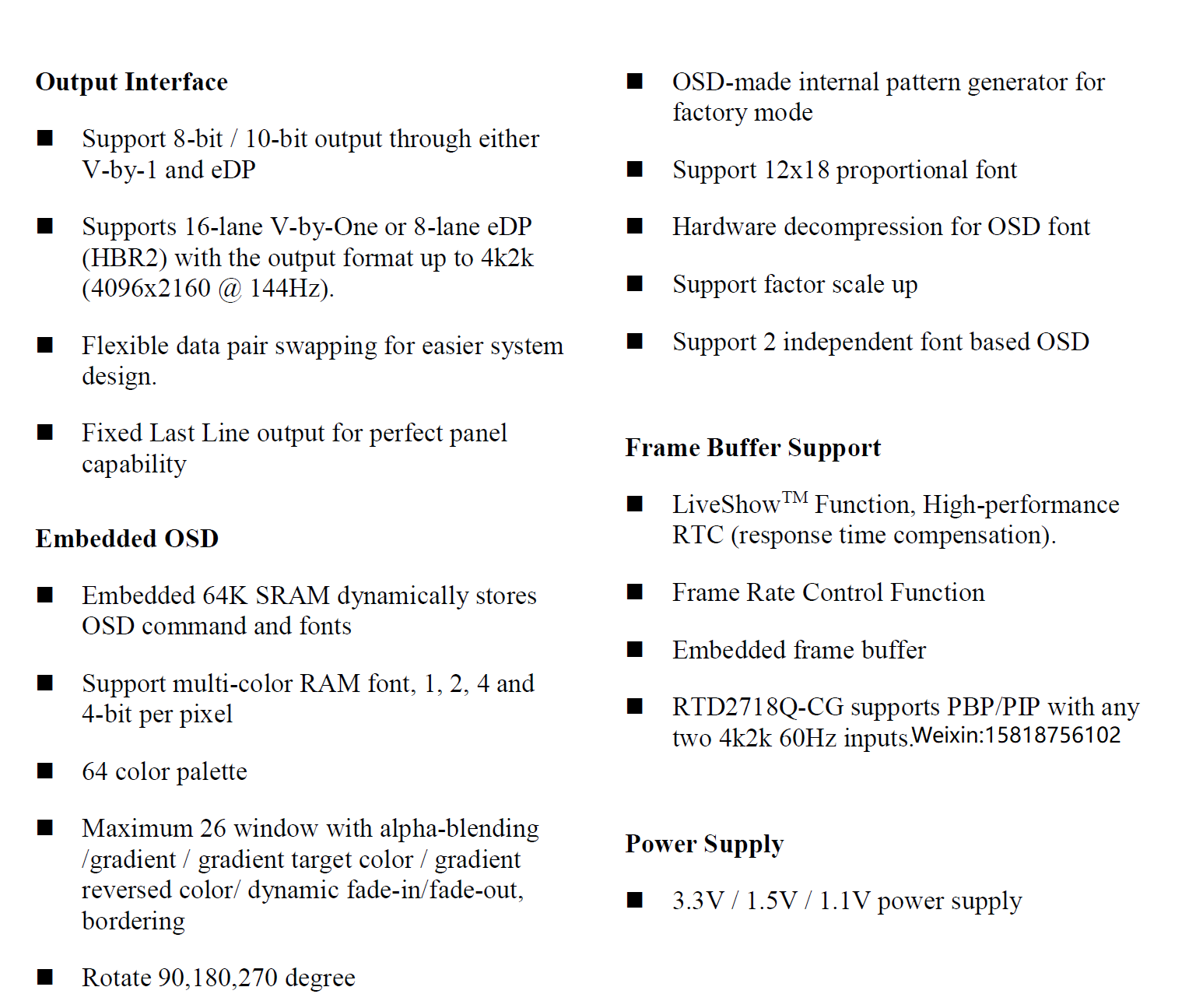

五、输出接口
• 支持 V-by-One（16-lane）或 eDP（8-lane，HBR2）
– 最高输出 4096×2160 @ 144 Hz
• 支持 8-bit / 10-bit 输出
• 支持数据对灵活交换，简化 PCB 设计
• 支持 Fixed Last Line 输出，保证面板完美对齐

六、OSD 与图形引擎
• 支持 2 组独立字体 OSD
• 内嵌 64 K SRAM，动态存储 OSD 指令与字模
• 支持 1/2/4/4-bit 每像素多色 RAM 字体，64 色调色板
• 最多 26 个窗口，带 Alpha 混合、渐变、边框、淡入淡出
• 支持 90°/180°/270° 旋转
• 内建图形 OSD 引擎
• 硬件解压 OSD 字体
• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制
• 内嵌帧缓存
• 支持 PBP / PIP，可任意组合两路 4K2K 60 Hz 输入
• 工厂模式内建测试图案发生器

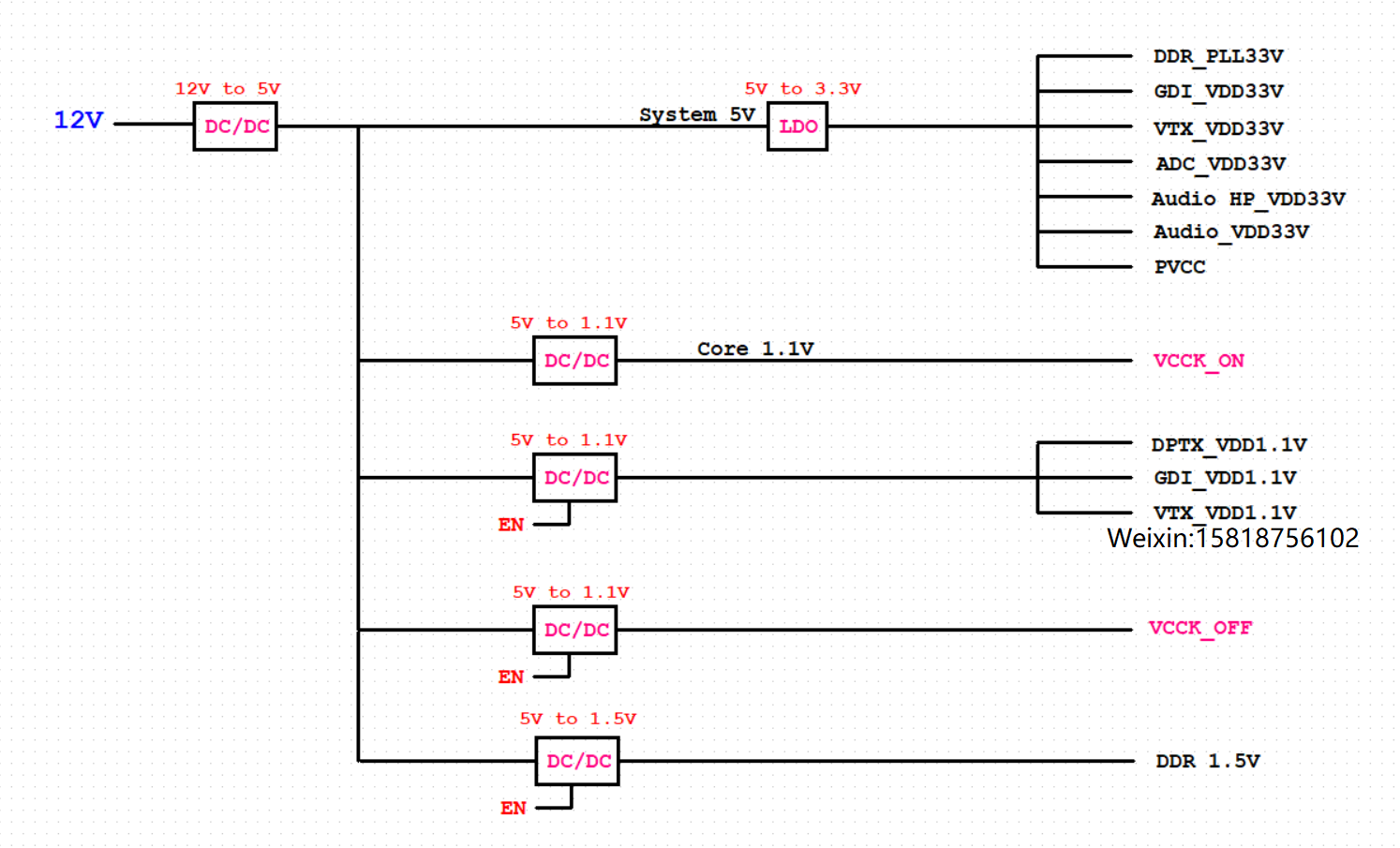

七、电源需求
• 3.3 V / 1.5 V / 1.1 V 多路供电
