RTD2775QT 支持 1VGA+2HDMI2.0+2DP1.2转DP/VBO FHD180HZ/4K分辨率

主要应用于医疗，工控，便携式显示器,Typec 4K Docking

支持Uart串口通信，用于工控MCU通过uart指令调节参数

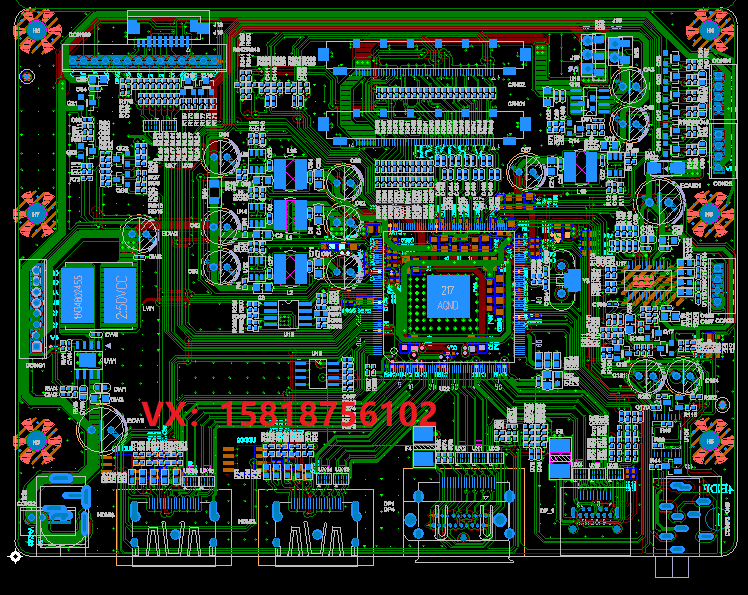

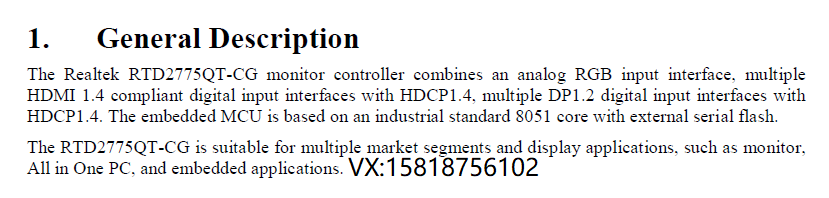

一、产品概述（General Description）

  RTD2775QT-CG 是一款高性能显示器控制芯片，集成了：

• 模拟 RGB 输入接口

• 多个符合 HDMI 1.4 标准的数字输入接口（支持 HDCP 1.4）

• 多个符合 DisplayPort 1.2 标准的数字输入接口（支持 HDCP 1.4）

内置基于工业标准 8051 内核的 MCU，并支持外部 SPI Flash，适用于显示器、一体机、嵌入式显示等多种应用场景。

二、主要特性（Features）

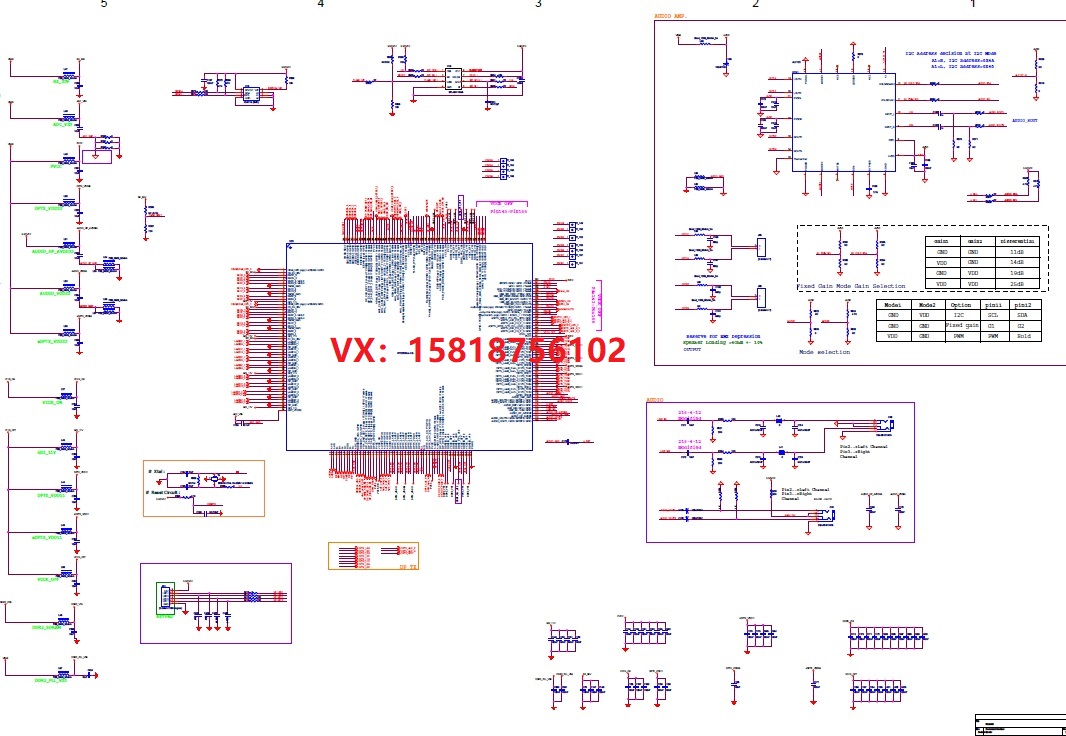

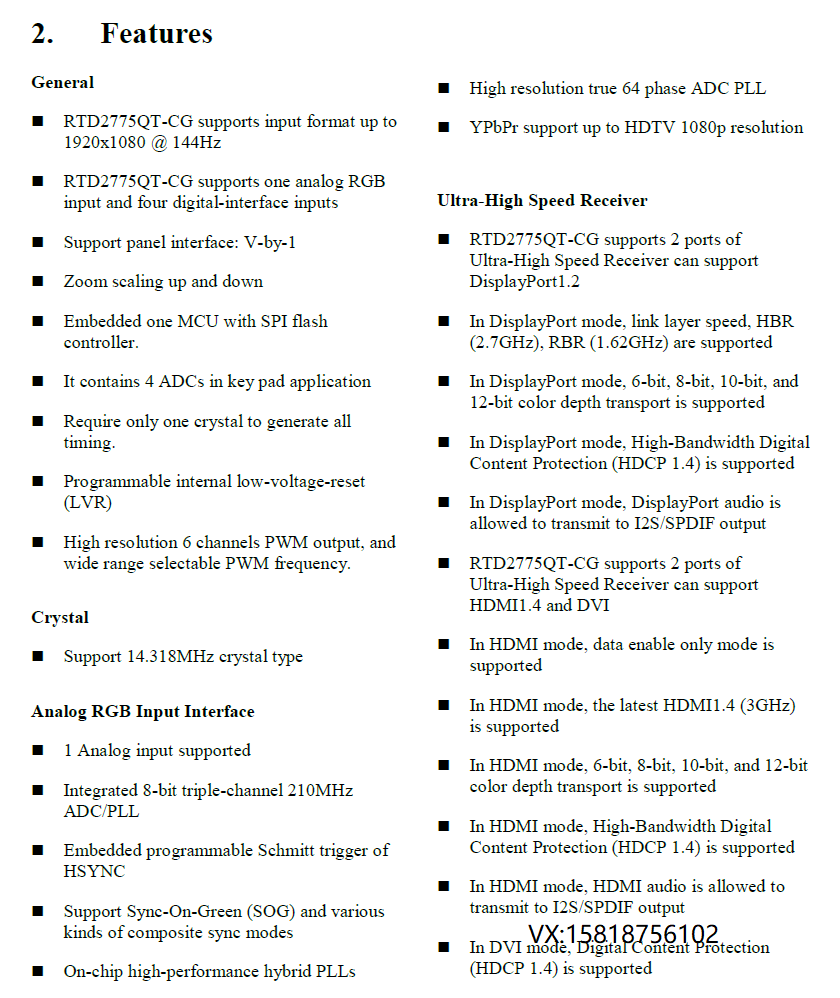

1. 输入接口支持

• 模拟 RGB 输入

• 支持 1 路模拟 RGB 输入

• 内置 8-bit 三通道 210MHz ADC/PLL

• 支持 Sync-On-Green（SOG）及多种复合同步模式

• 支持 YPbPr 分量输入，最高支持 1080p

• 数字输入接口

• 支持 2 路 HDMI 1.4（含 DVI）输入，速率最高 3GHz

• 支持 2 路 DisplayPort 1.2 输入，速率支持 HBR（2.7GHz）和 RBR（1.62GHz）

• 支持 6/8/10/12-bit 色深传输

• 支持 HDCP 1.4 内容保护

• 支持音频通过 I²S/SPDIF 输出

2. 输出接口

• V-by-One 输出

• 支持 8-lane V-by-One 输出

• 最高支持 1920×1080@144Hz

• 支持 8-bit / 10-bit 输出格式

• 支持固定末行输出（Fixed Last Line）以适配面板

3. 图像处理功能

• 支持任意比例缩放（上下缩放）

• 独立水平/垂直缩放控制

• 支持 4:3 ↔ 16:9 非线性缩放

• 支持图像锐化/平滑滤波

• 支持动态对比度控制（DCC）

• 支持独立色彩管理（ICM）

• 支持 VividColor™、UltraVivid III 图像增强技术

• 支持 xvYCC、Adobe RGB、sRGB 色彩标准

• 支持高级抖动算法，优化低色深面板显示效果

4. 音频功能

• 音频输出接口：I²S、SPDIF

• 内置音频 DAC

• 内置耳机放大器

• 支持音频通过 HDMI/DP 输入并输出

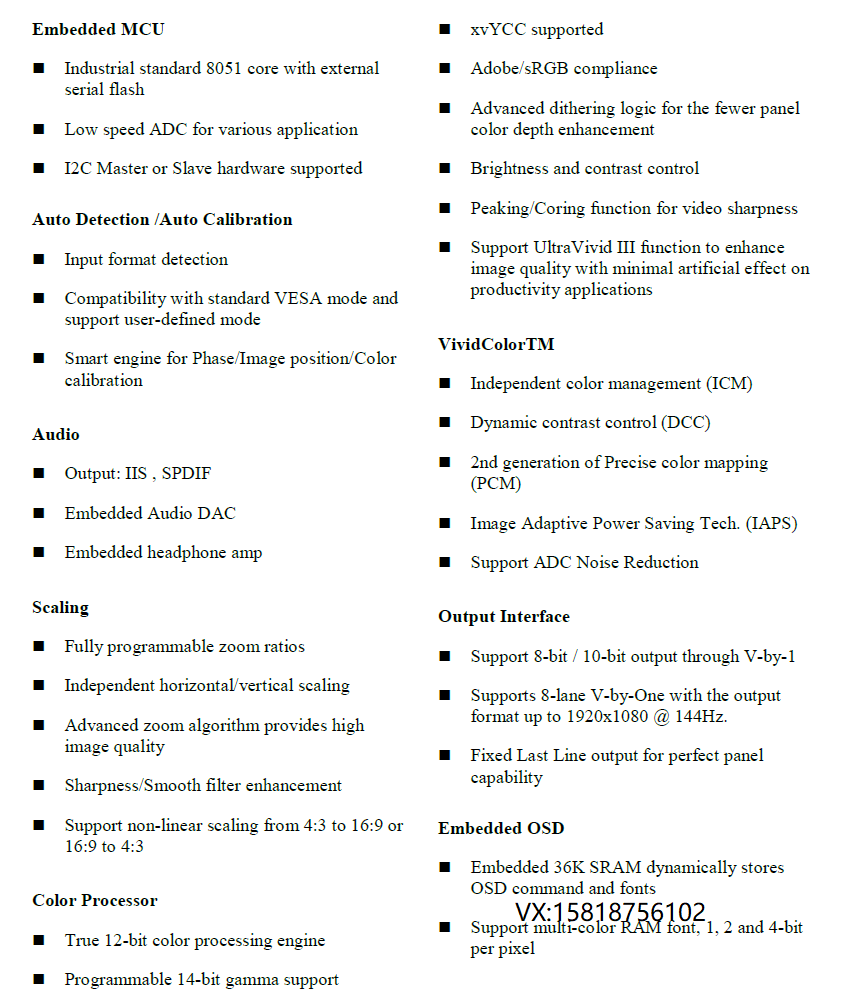

5. MCU 与系统控制

• 内置工业标准 8051 内核 MCU

• 外接 SPI Flash

• 支持 I²C 主/从通信

• 内置低速 ADC，用于按键等应用

• 支持可编程低电压复位（LVR）

• 支持输入格式自动检测与自动校准

• 兼容 VESA 标准时序，支持用户自定义模式

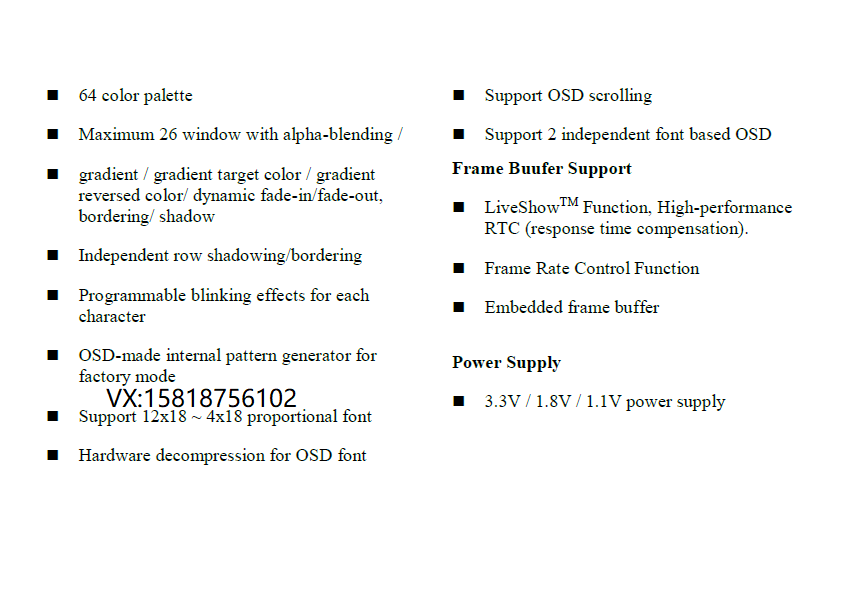

6. OSD（屏幕显示）功能

• 内置 36KB SRAM，用于存储 OSD 命令和字体

• 支持最多 26 个窗口，支持透明度、渐变、边框、阴影等效果

• 支持字体闪烁、滚动、淡入淡出等动态效果

• 支持 2 组独立字体 OSD

• 支持 12×18 到 4×18 比例字体

• 支持硬件字体解压

• 支持 OSD 内部图案生成器（用于工厂模式）

7. 电源与封装

• 电源电压：3.3V / 1.8V / 1.1V

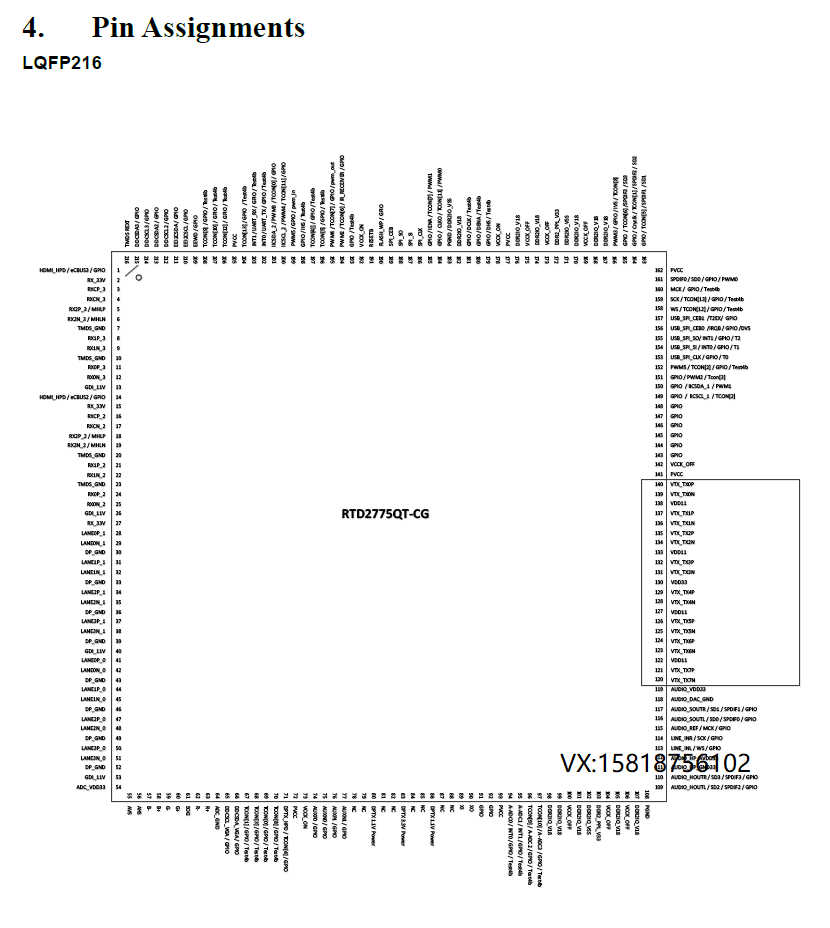

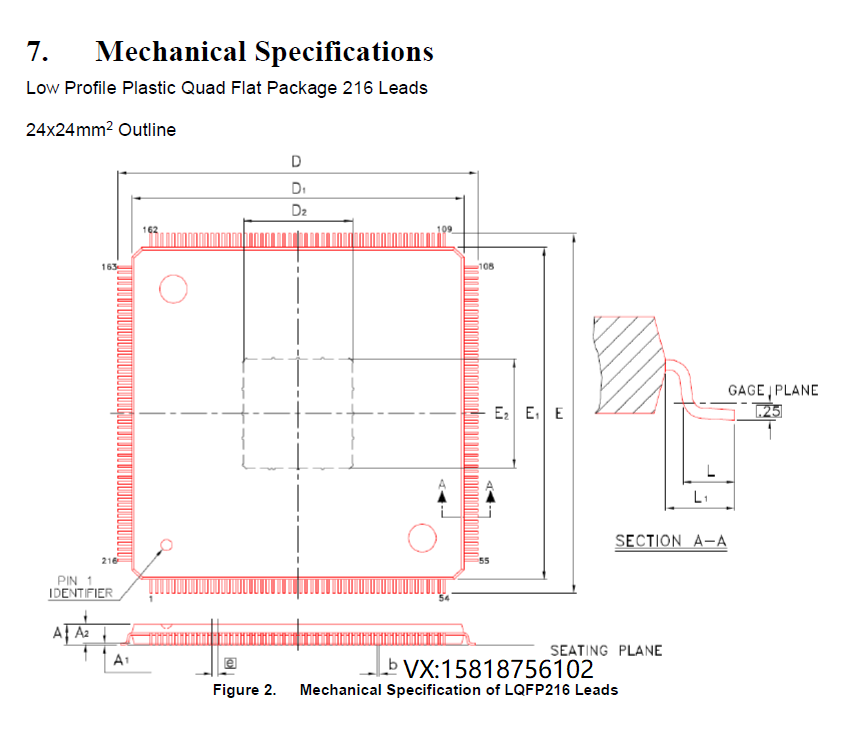

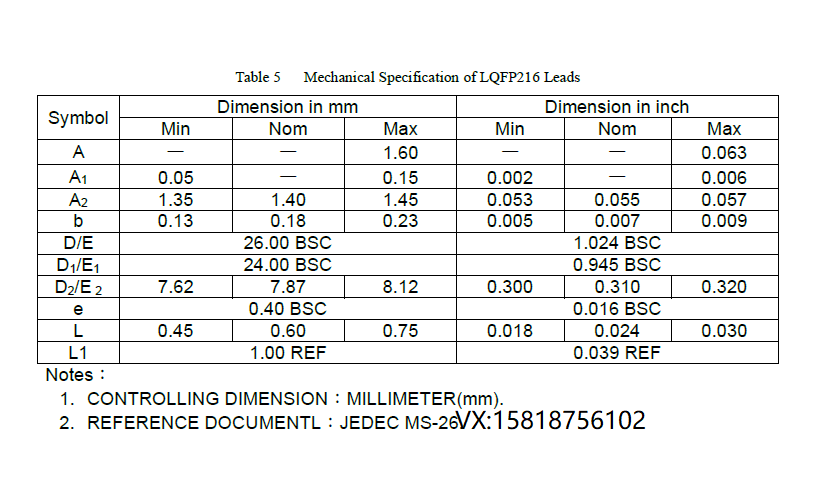

• 封装类型：LQFP216（24×24mm²，216引脚）

• 低轮廓塑料四方扁平封装，符合 JEDEC MS-026 标准

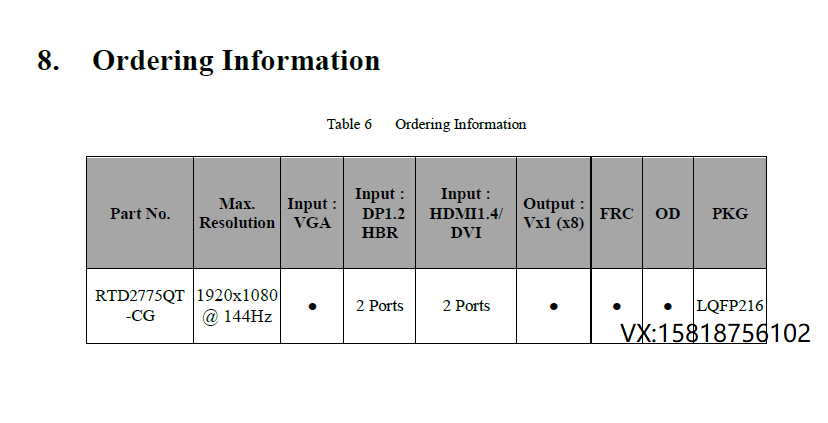

三、 信息（  Information）
