RTD2525BE支持1VGA+1HDMI(1DP)+1DP转eDP输出，支持到1920x1200@60hz，与RTD2525BR可以做Colay设计，LT128 封装。

RTD2525BE-CG 规格书（中文整理版）

一、产品概述

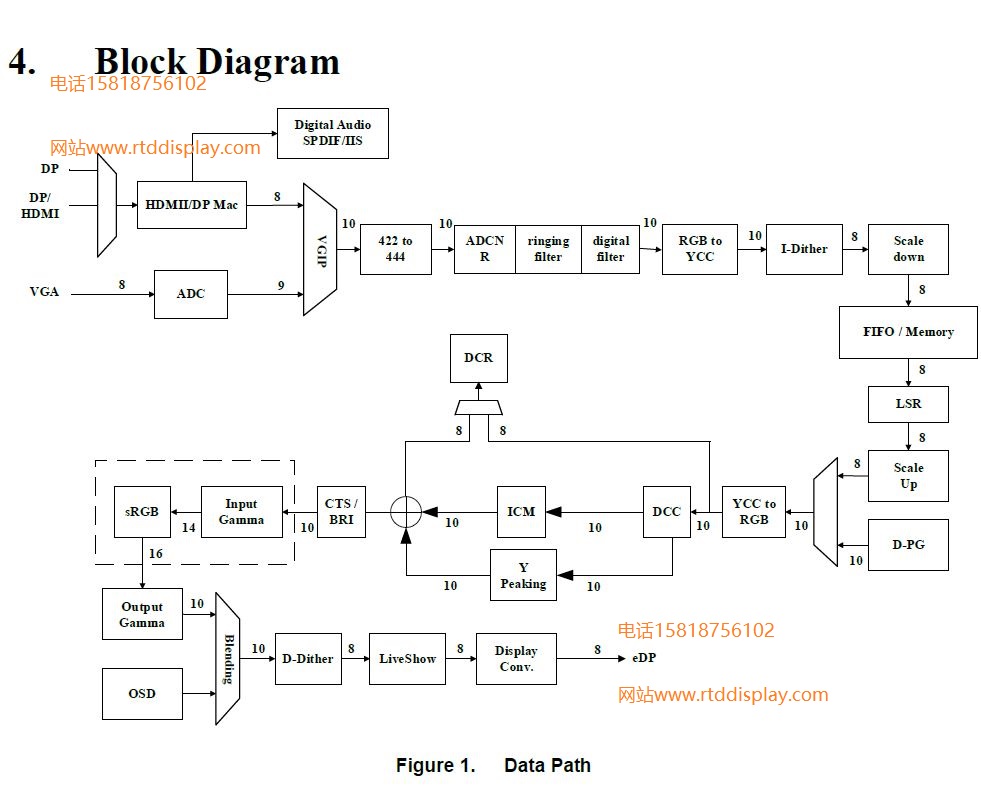

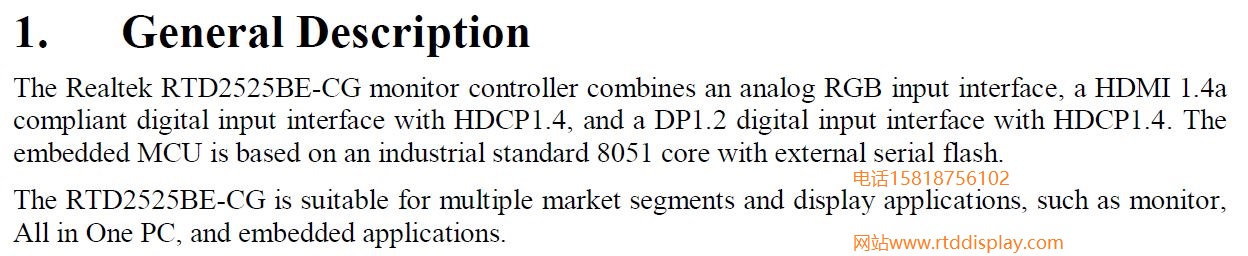

RTD2525BE-CG 是中高阶显示器控制器，集成 1 路模拟 RGB、1 路 HDMI 1.4a 及 1 路 DP1.2 数字输入，均支持 HDCP 1.4。内置工业标准 8051 MCU（外挂串行 Flash），适用于显示器、一体机、嵌入式等应用。

联系电话：15818756102

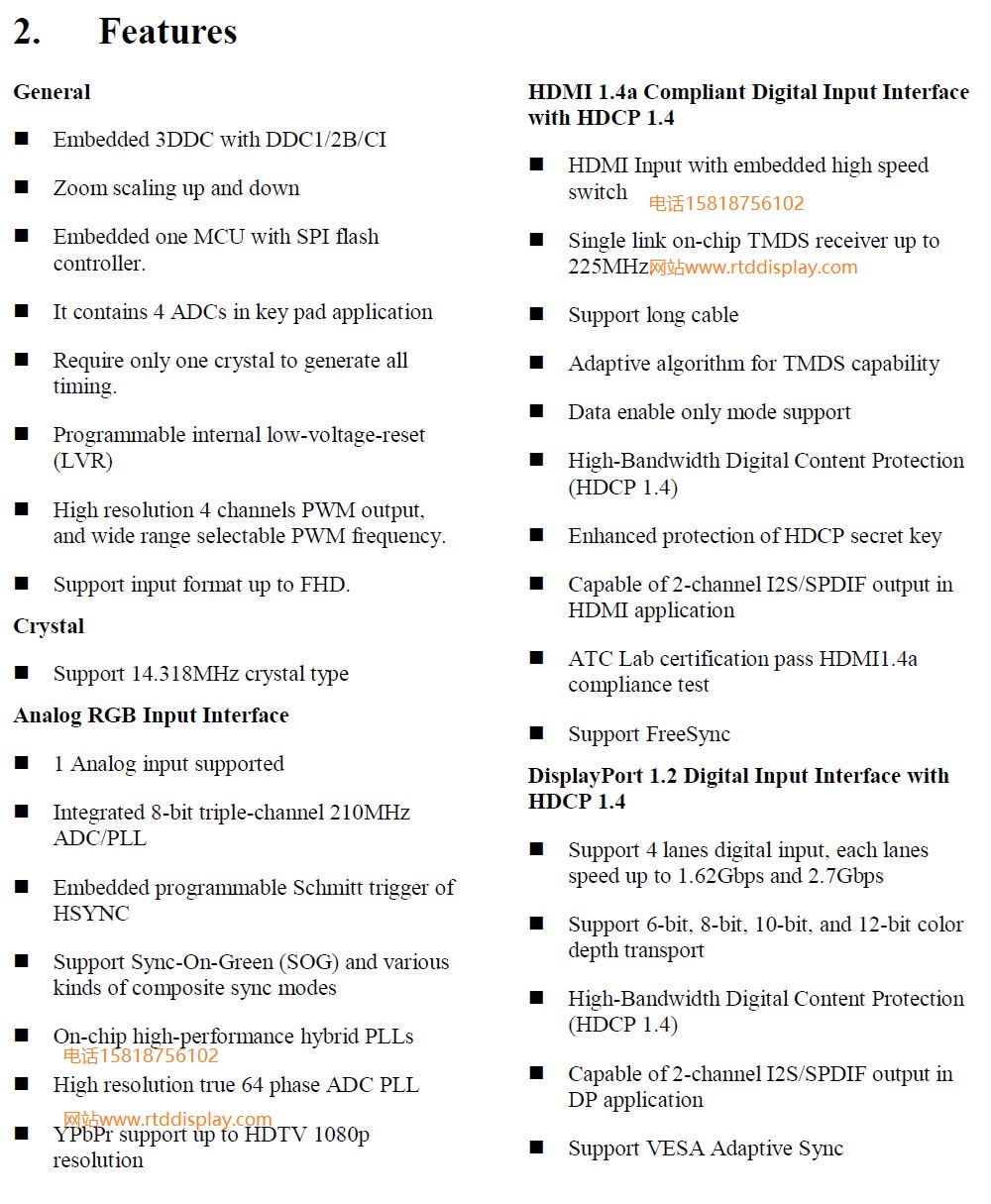

二、主要特性

1. 输入接口

• 模拟 RGB ×1

  – 8-bit 三通道 210 MHz ADC/PLL

  – 支持 Sync-On-Green（SOG）及多种复合同步

  – 内置可编程 Schmitt 触发器

  – YPbPr 分量最高支持 HDTV 1080p

• HDMI 1.4a ×1

  – 单链路 TMDS 接收器，最高 225 MHz

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP 1.4，内置高速切换开关

  – 支持长距离电缆自适应算法

  – 通过 ATC Lab HDMI1.4a 合规测试

  – 支持 AMD FreeSync

• DisplayPort 1.2 ×1

  – 4-lane，每 lane 最高 2.7 Gbps（HBR）

  – 支持 6/8/10/12-bit 色深

  – 支持 HDCP 1.4

  – 支持 VESA Adaptive-Sync

  – DP 音频可输出 2 通道 I²S/SPDIF

• 最高输入分辨率：Full HD（1920×1080 @ 60 Hz）

2. 输出接口

• 单 / 双通道 LVDS（单 PCB 实现）

  – 单 LVDS：显示时钟最高 93 MHz

  – 双 LVDS：显示时钟最高 186 MHz

  – 支持 8-bit 色深输出

  – 内置展频 DPLL，降低 EMI

• 支持 Fixed Last Line 输出，确保面板完美对齐

• 支持灵活数据对交换，简化 PCB 设计

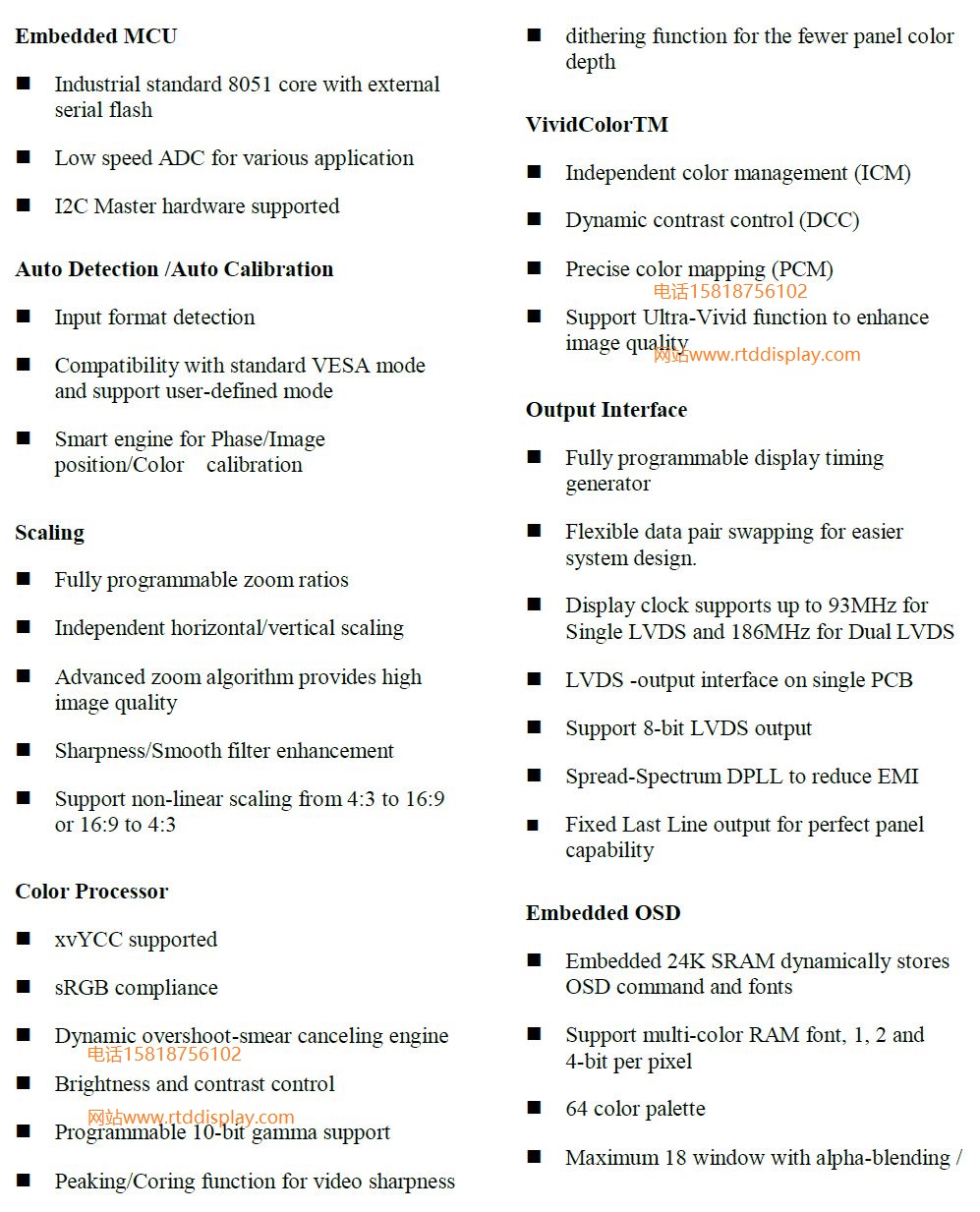

3. 通用特性

• 仅需 14.318 MHz 单晶振即可产生全部时钟

• 内嵌 8051 MCU，外挂串行 Flash

• 4 路 ADC，可用于按键等低速应用

• 4 通道高分辨率 PWM 输出，频率可调

• 可编程内部低压复位（LVR）

• 支持放大 / 缩小（Zoom Scaling）

• 支持非线性比例缩放（4:3 ↔ 16:9）

4. 画质处理

• 真 8-bit 色彩处理引擎

• 可编程 10-bit Gamma

• 支持 xvYCC、sRGB 色域

• VividColor™ 独立色彩管理（ICM）

• 动态对比度控制（DCC）

• 精确色彩映射（PCM）

• Ultra-Vivid 画质增强技术，办公场景无明显人工痕迹

• 动态过冲 / 拖影消除引擎

• 支持面板均匀性补偿（亮度、色彩一致性）

• 先进抖动算法，提升低色深面板画质

5. 音频

• 输出接口：I²S、SPDIF

• 内建 Audio DAC 与耳机放大器

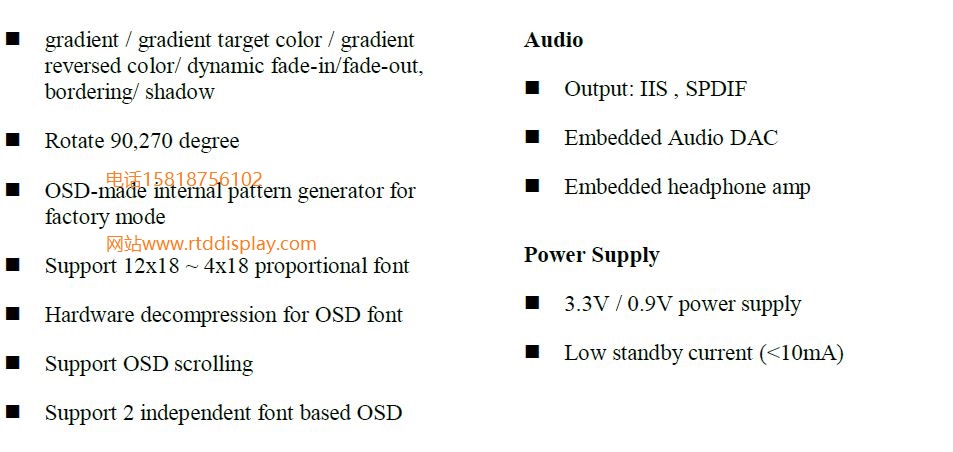

6. OSD 与图形引擎

• 支持 2 组独立字体 OSD

• 内嵌 24 K SRAM，动态存储 OSD 指令与字模

• 支持 1/2/4-bit 每像素多色 RAM 字体，64 色调色板

• 最多 18 个窗口，带 Alpha 混合、渐变、边框、阴影、淡入淡出

• 支持 12×18 ~ 4×18 等比例字体

• 支持 OSD 滚动、硬件字体解压

• 支持 90°/270° 旋转

• 内建工厂模式测试图案发生器

• 支持 LiveShow™ 功能、RTC（响应时间补偿）、帧率控制

7. 电源与功耗

• 3.3 V / 0.9 V 双路供电

• 待机电流 < 10 mA，超低功耗
