RTD2787PM支持PIP,PBP，画中画显示功能,画面90度翻转功能 。

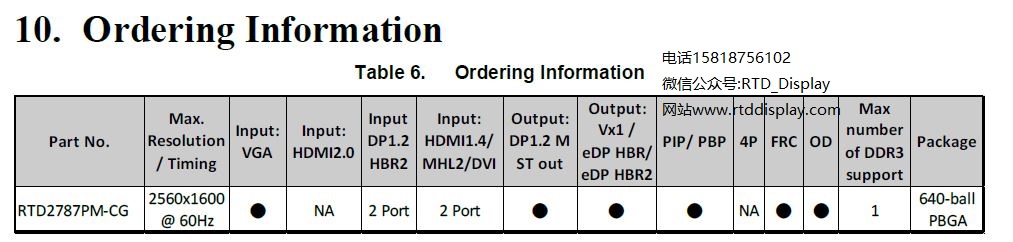

RTD2787PM-CG 规格书（中文整理版）

一、产品概述

RTD2787PM-CG 是 高阶多功能显示控制器，支持最大 2560×1600@60 Hz，集成 1 路模拟 RGB、4 路数字高速接口（2×DP1.2 HBR2 + 2×HDMI1.4a / DVI / MHL2.2 可配置 Combo），并支持 DP MST 多流级联、PIP/PBP/4P 多画面、90°/180°/270° 旋转及 DDR3 帧存。内置 8051 MCU，适用于 27″~32″ 高分辨率商用/电竞显示器、一体机、嵌入式系统。

电话：15818756102

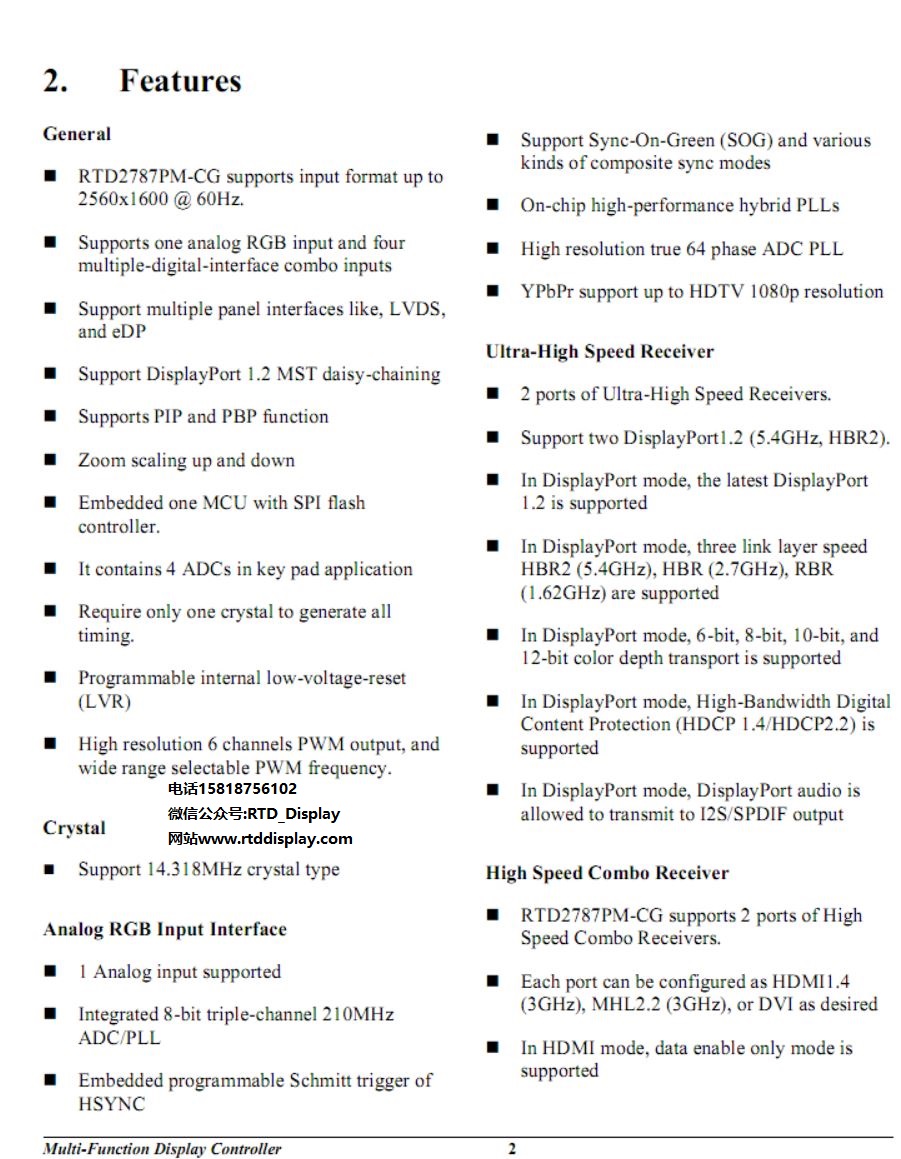

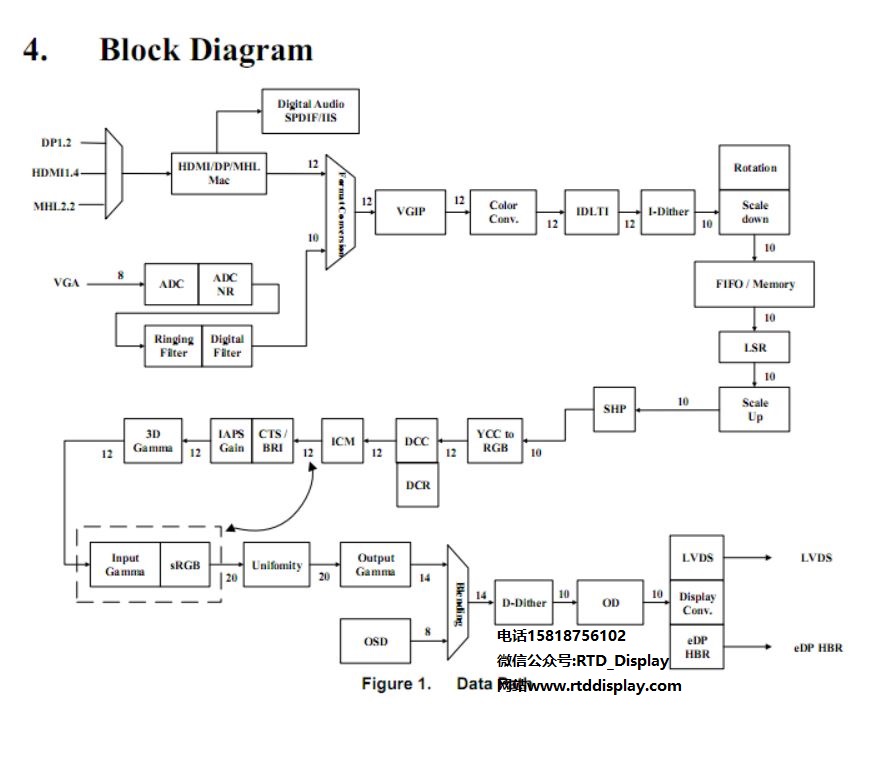

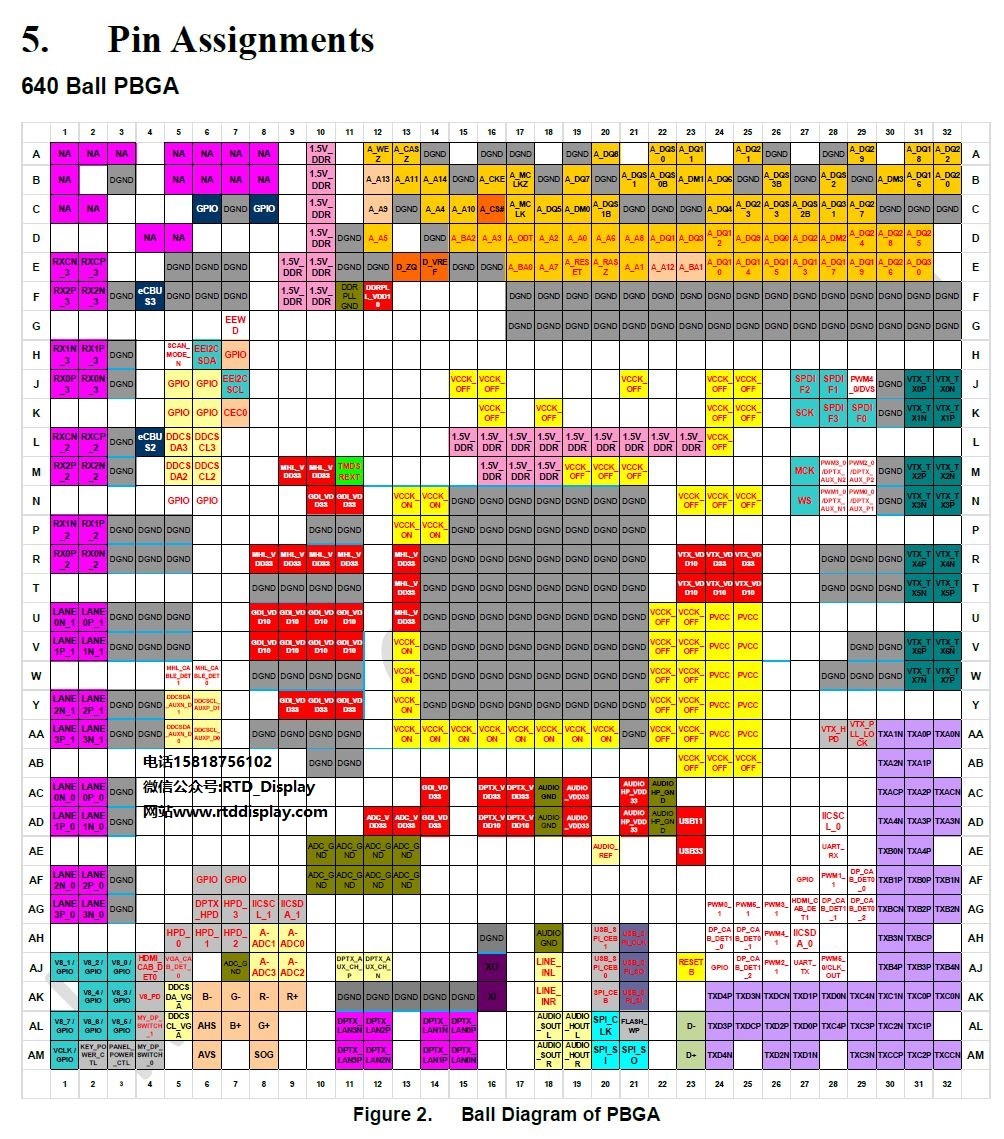

二、主要特性

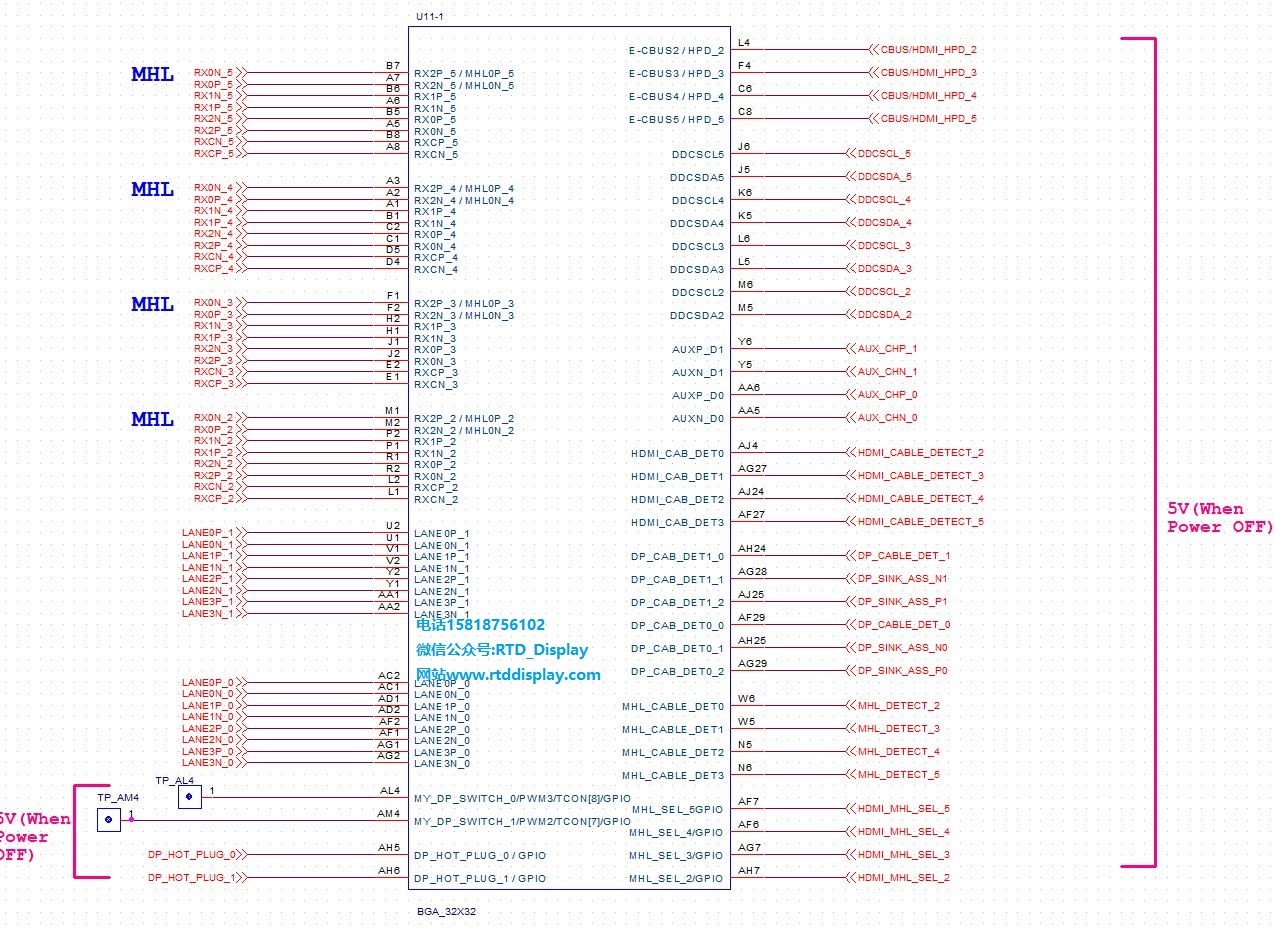

1. 输入接口

• 模拟 RGB ×1

  – 8-bit 三通道 210 MHz ADC/PLL

  – 支持 Sync-On-Green (SOG) 及多种复合同步

  – YPbPr 分量最高 1080p

• 数字高速 Combo ×2（每口可独立配置）

  – DisplayPort 1.2 (HBR2 5.4 Gbps)

  – HDMI 1.4a (3 Gbps)

  – MHL 2.2 (3 Gbps)

  – DVI (HDCP 1.4)

• DP MST（Multi-Stream Transport）

  – 最多支持 3 级级联下游端口

• 最高输入分辨率：2560×1600@60 Hz

2. 输出接口

• 4 端口 LVDS：最高 2560×1600@60 Hz

• 4-lane eDP (HBR)：最高 2560×1600@60 Hz

• 支持 8-bit 输出

• 支持 90°/180°/270° 旋转，可横竖屏切换

• 支持 PIP/PBP/4P 任意布局

• 支持 Fixed Last Line，确保面板完美对齐

3. 帧缓存

• 外置 16-bit DDR3，最高 1.6 GHz，单颗即可

4. 通用特性

• 仅需 14.318 MHz 单晶振

• 内嵌 8051 MCU + SPI Flash

• 6 通道高分辨率 PWM，频率可调

• 4 路 ADC 供按键/旋钮

• 可编程 LVR

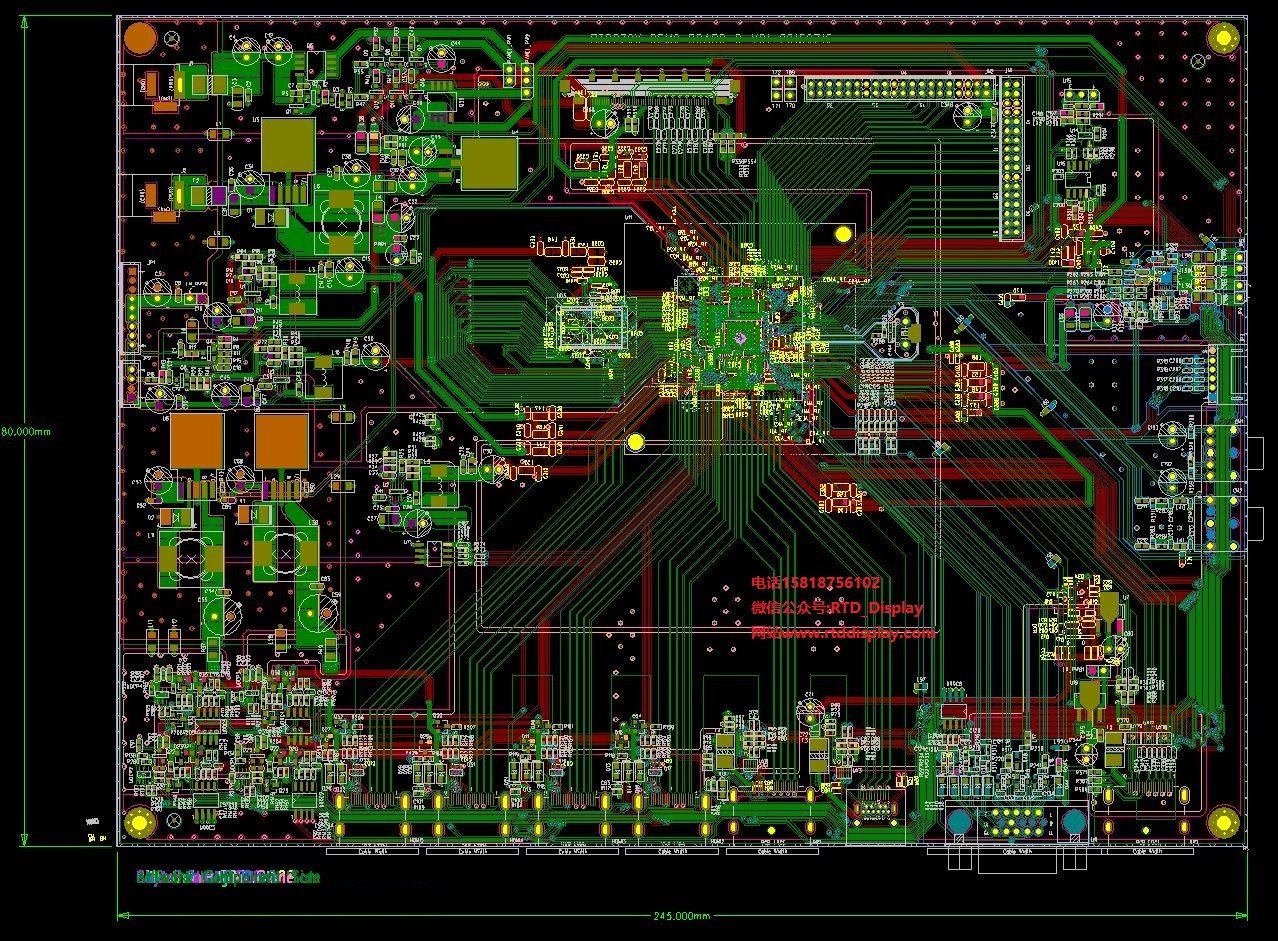

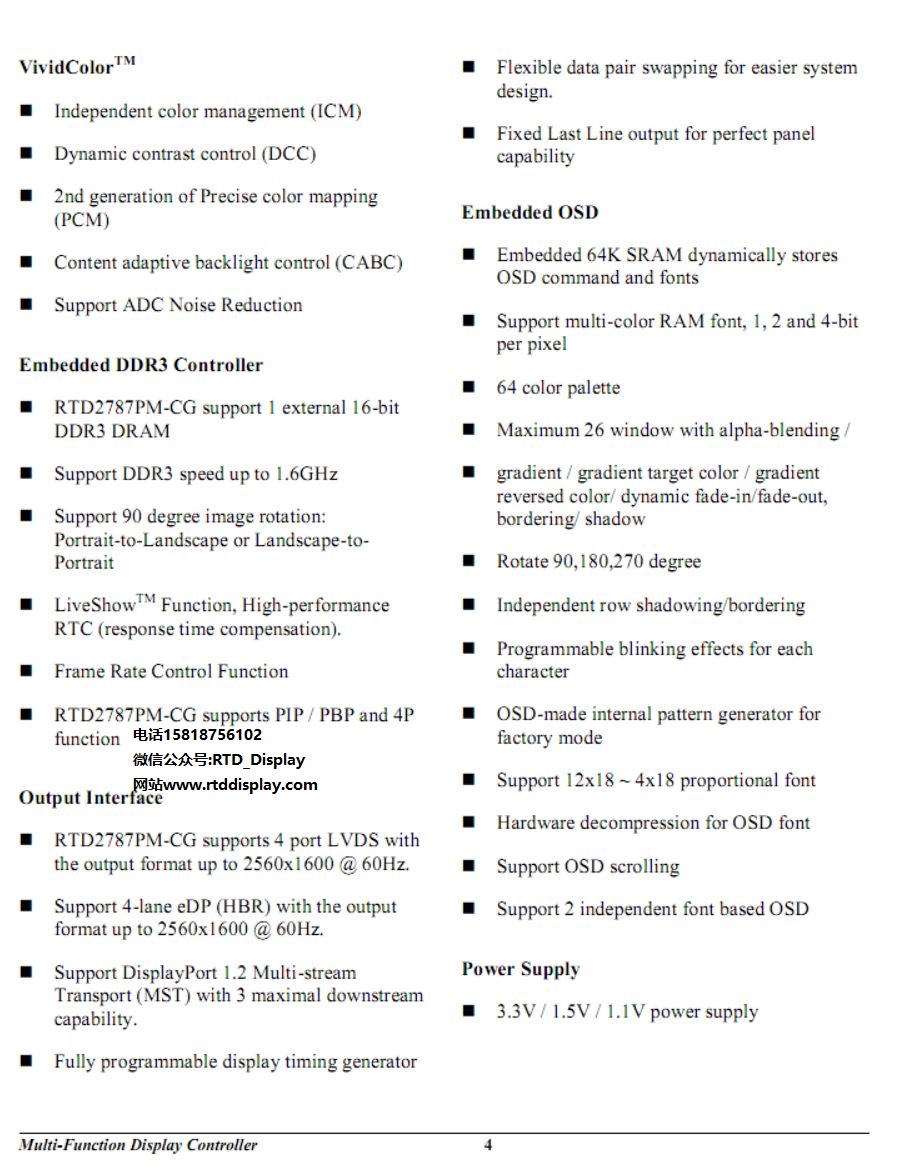

5. 画质处理

• 12-bit 真色彩处理引擎

• 14-bit Gamma + 12-bit 3D Gamma + 17×17×17 3D LUT

• xvYCC、Adobe/sRGB 全色域

• VividColor™ + Ultra-Vivid II 画质增强，办公无人工痕迹

• ICM、DCC、PCM（第二代精确色彩映射）

• 面板均匀性补偿（亮度/色彩一致性）

• 动态过冲/拖影消除

• 高级抖动算法，低色深面板画质提升

• 支持 CABC（内容自适应背光控制）

6. 音频

• 2 通道 I²S/SPDIF 输出（HDMI/DP/MHL 均可）

• 内建 Audio DAC + 耳机放大器

7. OSD 与图形引擎

• 2 组独立字体 OSD

• 64 K SRAM 动态存储 OSD 指令/字模

• 1/2/4-bit 每像素多色 RAM 字体，64 色调色板

• 最多 26 个窗口，带 Alpha 混合、渐变、边框、阴影、淡入淡出

• 支持 12×18~4×18 等比例字体

• 支持 OSD 滚动、硬件字体解压

• 支持 90°/180°/270° 旋转

• 内建工厂模式图案发生器

• LiveShow™ 功能、RTC（响应时间补偿）、帧率控制

8. 电源

• 3.3 V / 1.5 V / 1.1 V 三路供电
